Tiếp địa cho hệ thống điện nhẹ không phải là hạng mục phụ có thể làm qua loa. Đây là nền tảng kỹ thuật quyết định sự ổn định lâu dài của toàn bộ hệ thống: camera CCTV, mạng nội bộ, kiểm soát ra vào, âm thanh PA/VA và báo cháy. Thiếu hoặc sai tiếp địa, mọi thiết bị đắt tiền vẫn có thể hỏng trong vài tháng.

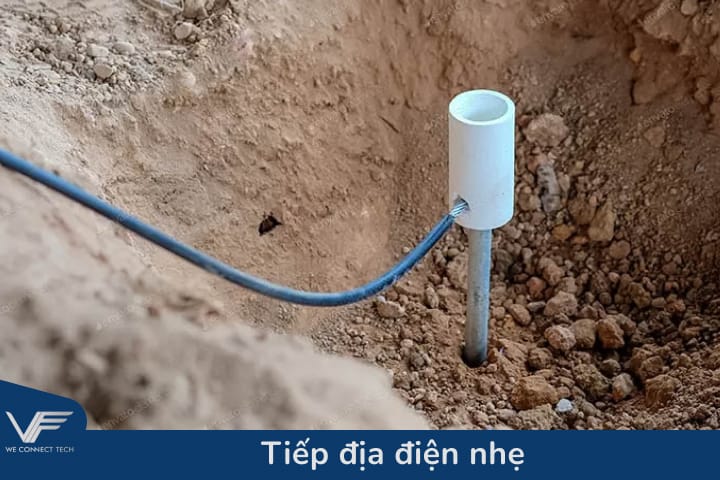

Tiếp địa điện nhẹ là gì?
Tiếp địa điện nhẹ (ELV Grounding) là hệ thống nối đất chuyên dụng cho các thiết bị hoạt động ở điện áp rất thấp (dưới 50V AC hoặc 120V DC), bao gồm: camera CCTV, hệ thống mạng LAN, kiểm soát ra vào (Access Control), âm thanh PA/VA, báo cháy, và các thiết bị viễn thông nội bộ.
Hệ thống này phục vụ ba mục tiêu kỹ thuật đồng thời:
- Bảo vệ an toàn: Dẫn dòng điện rò từ vỏ thiết bị xuống đất, ngăn nguy cơ giật điện khi người vận hành chạm vào thiết bị có lỗi cách điện.
- Bảo vệ thiết bị: Thoát năng lượng xung sét lan truyền qua đường tín hiệu (sét lan truyền qua cáp mạng, cáp tín hiệu camera) — nguyên nhân hàng đầu gây hỏng thiết bị điện tử nhạy cảm.
- Chống nhiễu tín hiệu: Duy trì điện thế tham chiếu ổn định cho toàn bộ hệ thống tín hiệu. Khi thiếu tiếp địa, hiện tượng chênh lệch điện thế giữa các thiết bị gây nhiễu đường tín hiệu, biểu hiện qua hình ảnh camera bị sọc, tín hiệu mạng không ổn định, hoặc hệ thống kiểm soát ra vào báo lỗi ngẫu nhiên.
Sự khác biệt của tiếp địa điện nhẹ với tiếp địa điện lực
Nhiều nhà thầu M&E có kinh nghiệm với điện động lực nhưng xử lý tiếp địa điện nhẹ theo cùng phương pháp — đây là sai lầm kỹ thuật phổ biến nhất.
| Tiêu chí | Tiếp địa điện lực | Tiếp địa điện nhẹ (ELV) |
| Ngưỡng điện trở | ≤ 4Ω |
≤ 1Ω (hoặc thấp hơn) |
| Mục đích chính | Bảo vệ người khỏi giật điện |
Bảo vệ thiết bị + chống nhiễu tín hiệu |
| Yêu cầu tách biệt | Dùng chung hệ thống chính |
Cần phân tách hoặc đẳng thế riêng |
| Độ nhạy nhiễu | Thấp |
Rất cao — thiết bị điện tử nhạy cảm |
| Tiêu chuẩn áp dụng | TCVN 4756:1989, TCVN 9358:2012 |
IEC 60364-5-54, TCVN 9358:2012 |
Theo tài liệu kỹ thuật về hệ thống tiếp địa ELV, tiếp địa điện nhẹ yêu cầu điện trở thấp hơn nhiều so với tiếp địa thông thường vì các thiết bị điện tử nhạy cảm cần mức điện thế tham chiếu cực kỳ ổn định để hoạt động đúng chức năng.

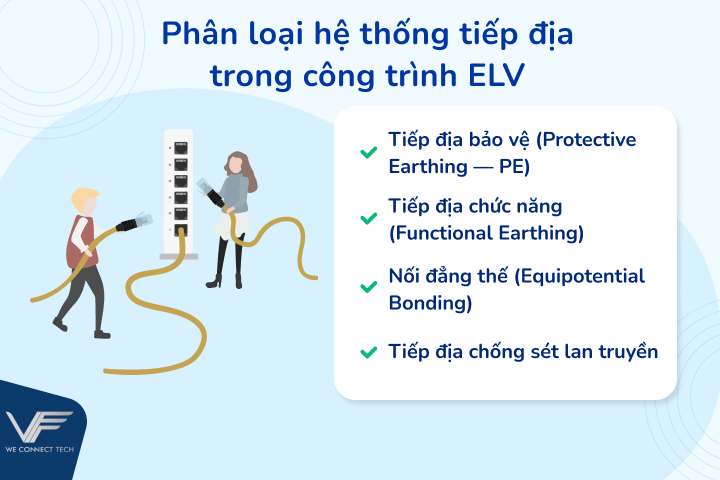

Phân loại hệ thống tiếp địa trong công trình ELV
Một công trình ELV hoàn chỉnh thường có nhiều lớp tiếp địa với mục đích khác nhau. Hiểu rõ phân loại này giúp thiết kế hệ thống đúng từ đầu, tránh can thiệp tốn kém sau khi công trình đã hoàn thiện.
Tiếp địa bảo vệ (Protective Earthing — PE)
Nối vỏ kim loại của tất cả thiết bị điện nhẹ (tủ rack, thân camera, vỏ thiết bị switch, hộp đấu dây) về điểm đất chung. Mục đích: khi có dòng rò từ nguồn điện vào vỏ thiết bị, dòng điện được dẫn xuống đất thay vì đi qua người.
Tiếp địa chức năng (Functional Earthing)
Nối đất nhằm đảm bảo hoạt động đúng của thiết bị, không phải chỉ để bảo vệ an toàn. Đây là loại tiếp địa quan trọng nhất với hệ thống tín hiệu điện nhẹ: tạo điện thế tham chiếu ổn định (reference ground) cho toàn bộ đường tín hiệu. Các thiết bị như IP camera, access controller, PA amplifier đều cần điểm tham chiếu điện thế ổn định để xử lý tín hiệu chính xác.
Nối đẳng thế (Equipotential Bonding)
Kết nối tất cả các bộ phận dẫn điện trong một khu vực về cùng một điện thế — loại bỏ chênh lệch điện thế giữa các thiết bị. Đây là yêu cầu bắt buộc theo TCVN 9358:2012, đặc biệt quan trọng trong phòng server và phòng điều khiển trung tâm nơi nhiều thiết bị kết nối với nhau qua đường tín hiệu.
Tiếp địa chống sét lan truyền
Bảo vệ thiết bị điện tử khỏi xung điện áp cao do sét lan truyền theo đường cáp tín hiệu, cáp mạng hoặc đường nguồn. Yêu cầu kết hợp cả tiếp địa tốt (≤ 4Ω) và thiết bị SPD (Surge Protection Device) lắp đặt tại đầu vào từng tuyến cáp quan trọng.
Tiếp địa điện nhẹ bao nhiêu Ohm là đạt chuẩn?
Đây là câu hỏi mà phần lớn Chủ đầu tư và kỹ sư giám sát cần câu trả lời cụ thể, không phải chỉ là “càng thấp càng tốt”.
Bảng ngưỡng điện trở theo từng loại hệ thống
| Loại hệ thống | Ngưỡng điện trở tiêu chuẩn | Cơ sở tiêu chuẩn |
| Tiếp địa điện nhẹ (ELV) | ≤ 1Ω |
Thực tiễn ngành + IEC 60364-5-54 |
|
Phòng server / Data center |
≤ 1Ω (khuyến nghị < 0.5Ω) |
TIA-942, IEC 62305 |
|
Tiếp địa bảo vệ an toàn (điện lực) |
≤ 4Ω |
TCVN 4756:1989 |
|
Chống sét lan truyền (tín hiệu) |
≤ 4Ω |
TCVN 4756:1989 |
|
Chống sét trực tiếp |
≤ 10Ω |
TCVN 9385:2012 |
|
Chống tĩnh điện |
≤ 100Ω |
TCVN 4756:1989 |
|
Nối đất chung tổng hợp |
≤ 1Ω |
TCVN 9358:2012 |
Theo dữ liệu kỹ thuật từ các dự án thực tế, điện trở tiếp địa của hệ thống điện nhẹ yêu cầu dưới 1Ω — cao hơn nhiều so với yêu cầu 4Ω của hệ thống điện lực thông thường. Đây không phải khuyến nghị mà là yêu cầu kỹ thuật bắt buộc để đảm bảo thiết bị điện tử nhạy cảm hoạt động ổn định.
Tại sao điện nhẹ yêu cầu ≤ 1Ω?
Thiết bị điện nhẹ yêu cầu tiếp địa chặt chẽ hơn điện lực thông thường.
Hệ thống Camera CCTV, mạng LAN và kiểm soát ra vào hoạt động với tín hiệu điện áp rất thấp (3.3V–48V DC). Bất kỳ điện thế rò rỉ nào trên đường tiếp địa cũng tạo ra điện áp nền gây nhiễu tín hiệu. Điện trở tiếp địa cao (ví dụ 4–6Ω) kết hợp với dòng rò nhỏ có thể tạo ra điện áp sai biệt đủ lớn để gây lỗi hoặc hư hỏng thiết bị trong dài hạn.
Trong thực tế triển khai tại Việt Nam, nhiều công trình ELV gặp sự cố camera nhiễu hình, switch mạng restart bất thường, hoặc bộ điều khiển access control báo lỗi ngẫu nhiên — và sau khi kiểm tra, điện trở tiếp địa thường đo được trong khoảng 3–8Ω, cao hơn ngưỡng cho phép.
Ngưỡng ≤ 1Ω không phải là tiêu chuẩn xa xỉ. Đây là điều kiện tối thiểu để hệ thống ELV vận hành đúng theo thiết kế và bền vững theo thời gian.

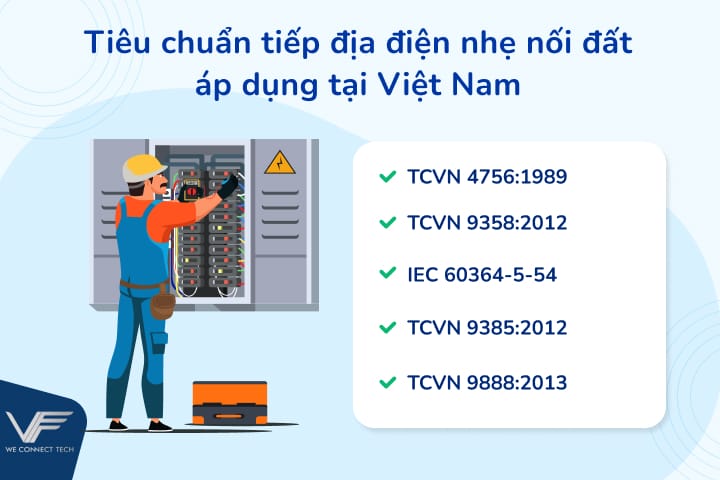

Tiêu chuẩn tiếp địa điện nhẹ nối đất áp dụng tại Việt Nam
Quý Chủ đầu tư và nhà thầu cần nắm rõ bộ tiêu chuẩn pháp lý áp dụng để đảm bảo hồ sơ nghiệm thu hợp lệ và hệ thống vận hành an toàn lâu dài.
Tiêu chuẩn TCVN 4756:1989
Đây là tiêu chuẩn gốc về “Quy phạm nối đất và nối không các thiết bị điện”, quy định yêu cầu điện trở nối đất cho các mạng điện hạ áp. Theo hướng dẫn chi tiết về tiêu chuẩn điện trở nối đất tại Việt Nam, TCVN 4756:1989 xác lập các ngưỡng nền: điện trở nối đất bảo vệ an toàn ≤ 4Ω, và chống sét trực tiếp ≤ 10Ω. Đây là ngưỡng tối thiểu cho hệ thống điện lực — điện nhẹ yêu cầu khắt khe hơn đáng kể.
Tiêu chuẩn TCVN 9358:2012 — Nối đất công trình công nghiệp
Tiêu chuẩn “Lắp đặt hệ thống nối đất thiết bị cho các công trình công nghiệp — Yêu cầu chung” cung cấp định nghĩa pháp lý rõ ràng về các loại nối đất: nối đất bảo vệ, nối đất chức năng và nối đẳng thế.
TCVN 9358:2012 xác định rõ các bộ phận kim loại nào trong hệ thống điện nhẹ bắt buộc phải nối đất — bao gồm khung tủ rack, vỏ máng cáp, thân thiết bị và thanh cái busbar.
IEC 60364-5-54 — Tiêu chuẩn quốc tế cho hệ thống ELV
Tiêu chuẩn IEC 60364-5-54 (tương đương TCVN 7447-5-54:2015) quy định cụ thể về bố trí tiếp địa và dây bảo vệ cho hệ thống lắp đặt điện hạ áp, trong đó có ELV. Tiêu chuẩn này là căn cứ kỹ thuật chính cho các dự án có yêu cầu quốc tế hoặc chủ đầu tư nước ngoài.
Tiêu chuẩn TCVN 9385:2012 và TCVN 9888:2013 — Chống sét liên quan
Hai tiêu chuẩn này (tương đương IEC 62305) áp dụng cho hệ thống tiếp địa tích hợp chống sét. Theo phân tích về hệ thống tiếp địa chống sét tại Việt Nam, TCVN 9385:2012 quy định điện trở tiếp địa cho hệ thống chống sét trực tiếp phải ≤ 10Ω, và đối với tiếp địa an toàn điện nhẹ, yêu cầu này khắt khe hơn, thường phải dưới 4Ω hoặc thậm chí dưới 1Ω.

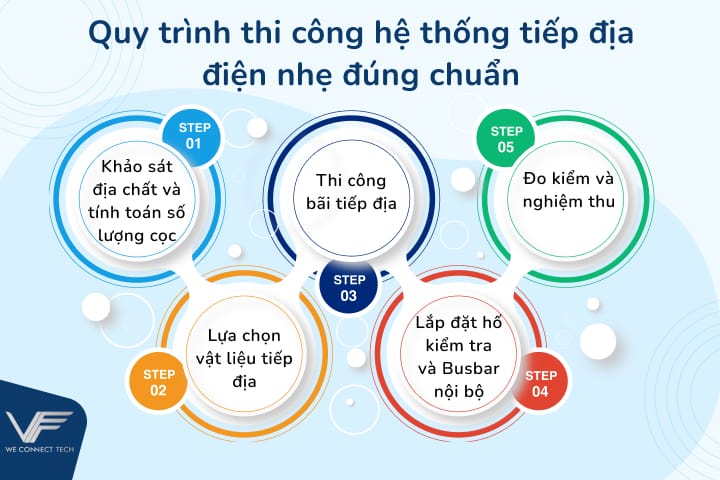

Quy trình thi công hệ thống tiếp địa điện nhẹ đúng chuẩn
Bước 1: Khảo sát địa chất và tính toán số lượng cọc
Trước khi thi công, kỹ sư phải đo điện trở suất của đất tại vị trí dự kiến đặt bãi tiếp địa. Điện trở suất đất ảnh hưởng trực tiếp đến số lượng cọc cần thiết và phương pháp thi công. Đất ẩm, giàu khoáng chất dẫn điện tốt hơn đất khô cằn hay đất sỏi đá — và chi phí thi công sẽ khác nhau đáng kể.
Công thức cơ bản: khoảng cách giữa hai cọc tiếp địa bằng 2 lần chiều dài cọc. Khi ghép 2 cọc song song có cùng điện trở, điện trở tổng hợp giảm xuống còn 1/2 — đây là nguyên lý tính toán số lượng cọc cần thiết để đạt ngưỡng mục tiêu.
Bước 2: Lựa chọn vật liệu tiếp địa
Theo hướng dẫn thi công hệ thống tiếp địa chuyên nghiệp, vật liệu tiêu chuẩn cho hệ thống tiếp địa ELV công trình gồm:
- Cọc tiếp địa: Cọc thép mạ đồng đường kính 14–18mm, dài 2.4m là lựa chọn phổ biến nhất. Lớp mạ đồng dày ≥ 250 micron đảm bảo khả năng chống oxy hóa trong môi trường đất ẩm dài hạn. Cho phòng server hoặc công trình FDI yêu cầu cao, sử dụng cọc đồng nguyên chất.
- Cáp nối: Cáp đồng trần tiết diện tối thiểu 50mm² để nối các cọc với nhau và dẫn từ bãi tiếp địa vào tòa nhà. Sử dụng dây đồng bọc PVC (tối thiểu 16mm²) cho phần đi trong tòa nhà.
- Busbar tiếp địa: Thanh đồng (busbar) lắp đặt tại mỗi tầng, phòng server, và khu vực tập trung thiết bị ELV. Đây là điểm gom tất cả đầu tiếp địa từ từng thiết bị trước khi nối xuống hệ thống tiếp địa chính.
Bước 3: Thi công bãi tiếp địa
Đào rãnh sâu 0.8–1m, cách móng công trình tối thiểu 1m. Đóng cọc tiếp địa xuống đến khi đỉnh cọc cách đáy rãnh 100–150mm. Rải cáp đồng trần dọc theo rãnh để liên kết các cọc.
Kỹ thuật hàn hóa nhiệt — yêu cầu bắt buộc:
Toàn bộ mối nối giữa cáp và cọc, giữa cáp và cáp phải được thực hiện bằng hàn hóa nhiệt. Phương pháp dùng kẹp cơ khí hoặc bulong xiết không được chấp nhận cho hệ thống ELV vì sau 2–3 năm, bề mặt tiếp xúc bị oxy hóa làm tăng điện trở tiếp xúc, có thể mất kết nối hoàn toàn. Hàn hóa nhiệt tạo ra khối hợp kim đồng nhất, không oxy hóa, bền vĩnh cửu.
Nếu địa chất không thuận lợi (đất khô, cát, sỏi), bổ sung hóa chất giảm điện trở đất đổ xung quanh cọc trước khi lấp — hóa chất hút ẩm, tạo thành dạng gel bao quanh điện cực, tăng bề mặt tiếp xúc đất hiệu quả.
Bước 4: Lắp đặt hố kiểm tra và Busbar nội bộ
- Hố kiểm tra điện trở: Lắp đặt tại vị trí dễ tiếp cận (thường ở độ cao 1.2–1.5m so với mặt đất), chứa thanh đồng ngắt kết nối. Cho phép kỹ thuật viên tách rời hệ thống tiếp địa để đo kiểm tra định kỳ mà không phải đào bới hay cắt dây.
- Busbar tiếp địa nội bộ: Lắp đặt tại từng tầng kỹ thuật, phòng server, và khu vực tập trung tủ rack. Tất cả vỏ thiết bị, khung rack, máng cáp kim loại trong khu vực được nối về busbar này bằng dây đồng bọc PVC xanh/vàng (dây PE), trước khi busbar được nối xuống hệ thống tiếp địa chính bằng cáp đủ tiết diện. Đây là cấu trúc quan trọng để đảm bảo tính đẳng thế trong toàn bộ khu vực.
Bước 5: Đo kiểm và nghiệm thu
Sau khi hoàn tất thi công và lấp đất, thực hiện đo điện trở tiếp địa bằng phương pháp 3 điểm hoặc ampe kìm đất. Nếu kết quả đo không đạt ngưỡng yêu cầu (> 1Ω đối với ELV), nhà thầu phải xử lý bổ sung: đóng thêm cọc, mở rộng bãi tiếp địa hoặc bổ sung hóa chất giảm điện trở đất — cho đến khi đạt.
Biên bản nghiệm thu phải ghi rõ: thời gian, địa điểm, thiết bị đo, kết quả đo cụ thể và chữ ký xác nhận của các bên. Đây là văn bản pháp lý bắt buộc để đưa công trình vào vận hành.
Những sai lầm thi công phổ biến cần tránh
Dùng chung tiếp địa điện lực và điện nhẹ không đúng cách
Đây là sai lầm thường gặp nhất. Khi hệ thống điện động lực có dòng rò — dù rất nhỏ — sẽ tạo ra điện áp nhiễu trên đường tiếp địa chung, gây can nhiễu trực tiếp vào tín hiệu điện nhẹ. Giải pháp đúng: hoặc xây dựng hệ thống tiếp địa riêng cho ELV, hoặc thiết kế nối đẳng thế chung nhưng có điểm kết nối duy nhất theo IEC 60364-5-54.
Dùng kẹp cơ khí thay hàn hóa nhiệt
Đây là lỗi tiết kiệm chi phí ngắn hạn nhưng gây hậu quả dài hạn. Kẹp cơ khí tiếp xúc bề mặt nhỏ, dễ oxy hóa, rò rỉ điện trở tăng theo thời gian. Với hệ thống tiếp địa ELV yêu cầu ≤ 1Ω, một mối nối oxy hóa có thể đẩy điện trở lên 2–5Ω sau 2–3 năm — vượt ngưỡng cho phép mà không có dấu hiệu cảnh báo nào.
Không lắp hố kiểm tra điện trở
Khi không có hố kiểm tra, việc đo định kỳ phải đào bới mặt bằng — gây tốn kém và thường bị bỏ qua. Kết quả: hệ thống tiếp địa suy giảm theo thời gian mà không ai biết, cho đến khi thiết bị bắt đầu hỏng bất thường.
Không lắp Busbar tiếp địa tại từng tầng
Nếu tất cả thiết bị ELV trong tòa nhà đấu trực tiếp về bãi tiếp địa ngoài trời bằng dây riêng lẻ, độ dài dây không đồng đều tạo ra trở kháng khác nhau — dẫn đến chênh lệch điện thế giữa các thiết bị. Busbar tầng là giải pháp tạo điểm đẳng thế cục bộ trước khi nối về hệ thống chính.
VF&T – Tích hợp tiếp địa trong dự án ELV tổng thể
Một trong những ưu điểm rõ ràng khi triển khai hệ thống điện nhẹ ELV tổng thể là hệ thống tiếp địa được thiết kế đồng bộ từ đầu, thay vì mỗi nhà thầu phụ xử lý riêng từng hệ thống (camera, mạng, access control, báo cháy) với tiếp địa riêng biệt và không đồng nhất điện thế.
Chúng tôi khuyến nghị Quý Chủ đầu tư và nhà thầu M&E lưu ý các nguyên tắc sau khi tích hợp tiếp địa trong dự án thi công điện nhẹ trọn gói:
- Một điểm kết nối tiếp địa chung: Tất cả hệ thống ELV (CCTV, mạng, access control, PA) kết nối về một busbar tiếp địa chính duy nhất, từ đó nối xuống bãi tiếp địa. Tránh tạo “vòng nối đất” khi các hệ thống kết nối với nhau nhưng tiếp địa tại nhiều điểm khác nhau — đây là nguyên nhân gây nhiễu tần số thấp rất khó xử lý sau khi lắp đặt xong.
- Đẳng thế trước khi đấu nối thiết bị: Trước khi kết nối cáp tín hiệu giữa các thiết bị khác nhau (ví dụ: camera với switch, access controller với server), đảm bảo tất cả thiết bị đã được nối đẳng thế về cùng một điểm tham chiếu.
- Tách biệt tiếp địa chức năng khỏi tiếp địa bảo vệ tại các khu vực nhạy cảm như phòng server hay phòng điều khiển trung tâm — theo yêu cầu của IEC 60364-5-54 và tiêu chuẩn lắp đặt điện nhẹ.
