Hệ thống báo động (security alarm system) là tập hợp các thiết bị cảm biến, bộ điều khiển trung tâm và thiết bị cảnh báo được lắp đặt tại công trình để phát hiện và phát tín hiệu khi có sự xâm nhập trái phép, hỏa hoạn hoặc sự kiện an ninh bất thường. Đây là lớp bảo vệ chủ động đầu tiên trong hệ thống an ninh tổng thể của bất kỳ công trình nào – từ nhà ở đến khu công nghiệp.
Key Takeaways
- Hệ thống báo động hoạt động theo nguyên lý 3 bước: Phát hiện (cảm biến) – Xử lý (bộ điều khiển trung tâm) – Cảnh báo (còi, đèn, thông báo điện thoại).
- 5 loại cảm biến cốt lõi: PIR chuyển động, cảm biến từ cửa, cảm biến kính vỡ, cảm biến khói và cảm biến rung động – mỗi loại phục vụ một kịch bản xâm nhập khác nhau.
- Tích hợp với camera CCTV và kiểm soát ra vào là xu hướng tất yếu của hệ thống báo động hiện đại – giúp xác minh sự kiện, giảm cảnh báo giả và phản ứng nhanh hơn.
- Hệ thống báo động chỉ hiệu quả khi được thiết kế đúng và bảo trì định kỳ – thiết bị tốt nhưng lắp sai vị trí hoặc không bảo trì sẽ dẫn đến cảnh báo giả liên tục hoặc bỏ sót sự kiện thật.
Hệ thống báo động là gì?
Hệ thống báo động an ninh là giải pháp kỹ thuật sử dụng các cảm biến điện tử để phát hiện sự kiện bất thường – xâm nhập trái phép, hỏa hoạn, rò khí, lũ lụt – và kích hoạt tín hiệu cảnh báo ngay lập tức đến người dùng hoặc trung tâm giám sát.
Theo định nghĩa của tiêu chuẩn EN 50131-1:2006 (European Standard for Intruder Alarm Systems) của Tổ chức Tiêu chuẩn Châu Âu CEN/CENELEC – tiêu chuẩn được áp dụng rộng rãi nhất thế giới cho hệ thống báo động xâm nhập – một hệ thống báo động an ninh đầy đủ cần đáp ứng khả năng: phát hiện xâm nhập, xác nhận sự kiện, truyền tín hiệu cảnh báo và ghi lại nhật ký sự kiện.
EN 50131 là tiêu chuẩn phân loại hệ thống báo động theo cấp độ an ninh (Security Grade), trong đó Grade 1 dành cho rủi ro thấp và Grade 4 dành cho bảo vệ cơ sở có nguy cơ rất cao như ngân hàng, cơ quan nhà nước.
Takeaway: Hệ thống báo động không đơn giản chỉ là “còi hú khi có trộm” – đây là một hệ thống kỹ thuật hoàn chỉnh với các lớp cảm biến, xử lý và truyền tín hiệu, cần được thiết kế theo từng mức độ rủi ro cụ thể của công trình.

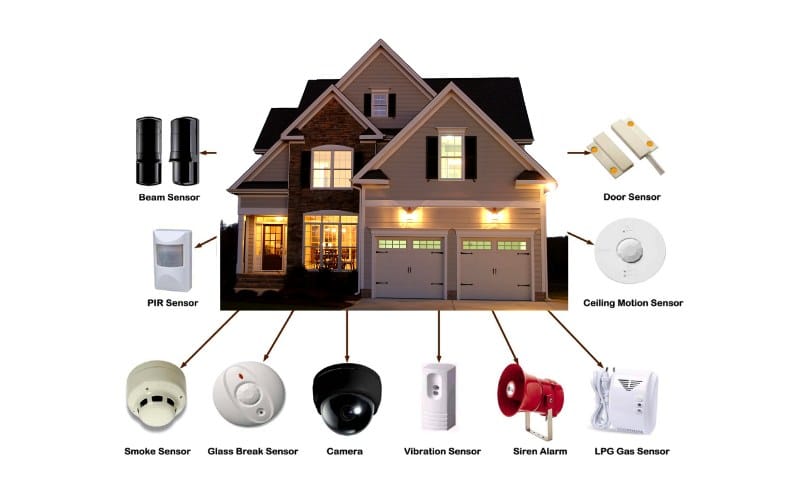

Cấu tạo của hệ thống báo động an ninh gồm những gì?
Một hệ thống báo động cơ bản bao gồm một hoặc nhiều cảm biến để phát hiện kẻ xâm nhập và một thiết bị cảnh báo để thông báo về sự xâm nhập. Tuy nhiên, hệ thống báo động an ninh đầy đủ tiêu chuẩn gồm 5 thành phần chính:
Bộ điều khiển trung tâm (Control Panel / Alarm Panel)
Bộ điều khiển trung tâm là “não bộ” của toàn hệ thống. Thiết bị này nhận tín hiệu từ tất cả cảm biến, đối chiếu với trạng thái cài đặt (armed/disarmed), quyết định kích hoạt hay không kích hoạt báo động và ghi lại toàn bộ nhật ký sự kiện.
Bộ điều khiển hiện đại hỗ trợ: kết nối đa kênh (LAN, Wi-Fi, GPRS/4G), tích hợp ứng dụng điện thoại, quản lý nhiều vùng (zone) độc lập và kết nối với trung tâm giám sát 24/7.
Cảm biến (Detectors / Sensors)
Cảm biến là thiết bị tiền tuyến của hệ thống – đặt tại các điểm trọng yếu để phát hiện dấu hiệu xâm nhập hoặc sự kiện bất thường. Chi tiết về các loại cảm biến sẽ được phân tích ở mục tiếp theo.
Thiết bị cảnh báo (Sirens / Sounders / Strobes)
Gồm còi hú ngoài trời (outdoor siren), đèn flash cảnh báo (strobe light) và còi trong nhà (indoor sounder). Khi bộ điều khiển xác nhận sự kiện báo động, các thiết bị này kích hoạt đồng thời để: răn đe kẻ xâm nhập, thu hút sự chú ý của người xung quanh và thông báo cho người bên trong tòa nhà.
Bàn phím / Thiết bị điều khiển người dùng (Keypads / Key Fobs)

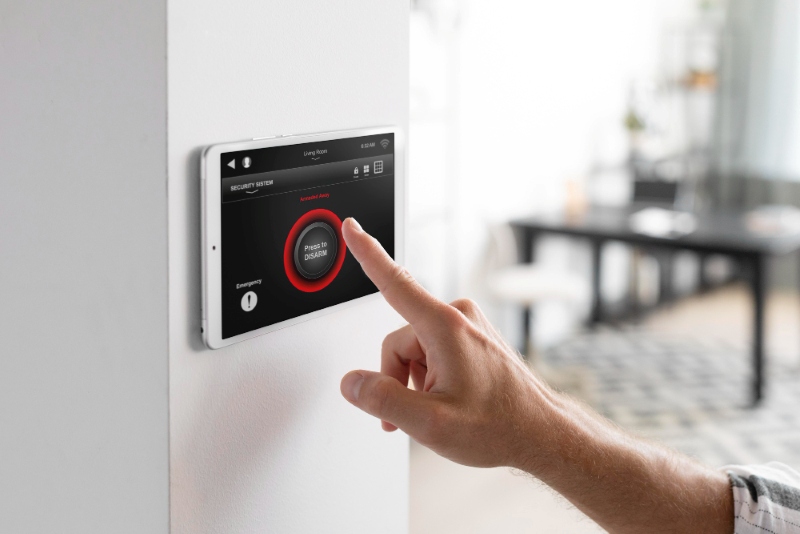

Cho phép người dùng kích hoạt (arm) hoặc hủy kích hoạt (disarm) hệ thống bằng mã PIN, thẻ từ, vân tay hoặc ứng dụng điện thoại. Bàn phím thường đặt tại cửa vào chính, với thời gian trễ vào/ra (entry/exit delay) để người dùng có đủ thời gian nhập mã trước khi còi hú.
Nguồn điện dự phòng (Backup Power – UPS / Battery)
Hệ thống báo động phải hoạt động liên tục kể cả khi mất điện lưới. Nguồn điện dự phòng (pin hoặc UPS) là thành phần bắt buộc theo tiêu chuẩn EN 50131 và TCVN. Thời gian dự phòng tối thiểu theo EN 50131 là 12 giờ ở chế độ standby, hoặc 30 phút ở chế độ báo động đầy đủ.
Nguyên lý hoạt động của hệ thống báo động
Hệ thống báo động hoạt động dựa trên nguyên lý 3 bước. Đây là quy trình xử lý diễn ra trong vài giây sau khi cảm biến phát hiện bất thường:
Bước 1: Phát hiện (Detection)
Các cảm biến được bố trí tại các điểm trọng yếu (cửa ra vào, lối đi, ban công, nhà kho…) liên tục theo dõi môi trường. Khi phát hiện dấu hiệu bất thường – chuyển động, cửa bị mở, kính vỡ, khói – cảm biến gửi tín hiệu điện về bộ điều khiển trung tâm.
Bước 2: Xử lý (Processing)
Bộ điều khiển trung tâm nhận tín hiệu từ cảm biến, kiểm tra trạng thái hệ thống (đang armed hay disarmed), đối chiếu với logic cài đặt (ví dụ: cần 2 cảm biến cùng kích hoạt mới báo động – xác minh kép) và quyết định kích hoạt cảnh báo hay ghi nhận là sự kiện bình thường.
Bước 3: Cảnh báo (Alerting)
Khi xác nhận sự kiện thật, bộ điều khiển kích hoạt đồng thời: còi hú và đèn flash tại công trình, thông báo đẩy (push notification) đến điện thoại của chủ sở hữu, và trong hệ thống giám sát chuyên nghiệp – truyền tín hiệu đến trung tâm điều hành để điều phối ứng phó.

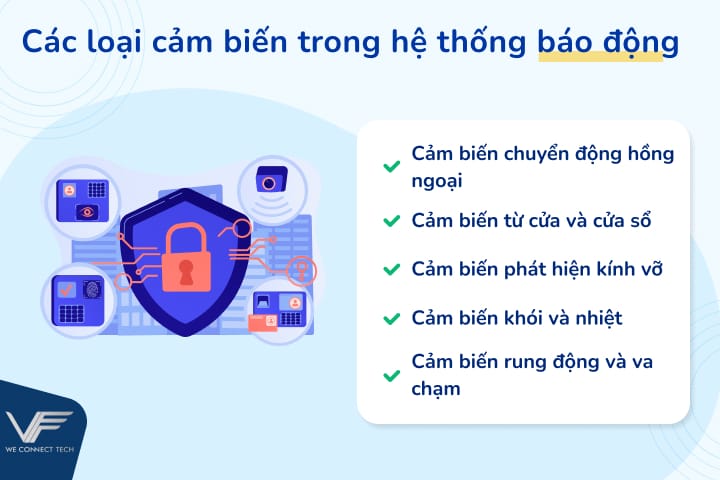

Các loại cảm biến trong hệ thống báo động
Lựa chọn đúng loại và số lượng cảm biến là yếu tố quyết định hiệu quả bảo vệ thực tế. Dưới đây là 5 loại cảm biến cốt lõi:
Cảm biến chuyển động hồng ngoại (PIR – Passive Infrared Sensor)
Cảm biến chuyển động PIR sử dụng công nghệ hồng ngoại để phát hiện sự chuyển động trong khu vực được giám sát. Khi có chuyển động, cảm biến sẽ gửi tín hiệu đến bộ điều khiển trung tâm. Đây là loại cảm biến phổ biến nhất trong các hệ thống báo động.
PIR phát hiện sự thay đổi nhiệt độ bức xạ hồng ngoại – tức là thân nhiệt của người di chuyển trong vùng phủ sóng. Góc phủ tiêu chuẩn: 90°–110°, tầm phát hiện: 5–15 m tùy model. Phiên bản hiện đại có tích hợp AI để phân biệt người/thú cưng/vật thể vô sinh, giảm đáng kể cảnh báo giả.
Vị trí lắp đặt: Góc phòng, hành lang, cầu thang, kho – bất kỳ không gian nội thất nào cần giám sát chuyển động.
Cảm biến từ cửa và cửa sổ (Magnetic Door/Window Contact)
Cảm biến từ được lắp đặt trên các cửa ra vào và cửa sổ, cảm biến từ trường sẽ kích hoạt báo động khi có sự mở cửa hoặc tác động lực mạnh vào các khu vực này.
Hoạt động dựa trên nguyên tắc: hai phần cảm biến (một gắn trên cánh cửa, một gắn trên khung) tạo thành mạch từ trường đóng kín. Khi cửa mở, mạch từ bị gián đoạn, cảm biến lập tức gửi tín hiệu báo động. Đây là loại cảm biến thiết yếu nhất, gần như không thể thiếu trong bất kỳ hệ thống nào.
Vị trí lắp đặt: Toàn bộ cửa ra vào, cửa sổ tầng trệt và tầng 1, cửa hầm để xe.
Cảm biến phát hiện kính vỡ (Glass Break Detector)
Cảm biến kính vỡ phát hiện các tần số âm thanh phát ra khi kính bị vỡ, từ đó kích hoạt hệ thống báo động.
Cảm biến sử dụng microphone tần số cao để nhận diện tần số âm thanh đặc trưng của kính vỡ (thường trong dải 3–8 kHz). Một cảm biến có thể phủ diện tích lên đến 9 m² tường kính. Không phụ thuộc vào chuyển động – phát hiện ngay từ thời điểm đột nhập bắt đầu.
Vị trí lắp đặt: Phòng có nhiều cửa kính, mặt tiền tòa nhà, showroom, ngân hàng.
Cảm biến khói và nhiệt (Smoke / Heat Detector)
Cảm biến khói sử dụng công nghệ quang học (optical) hoặc ion hóa (ionization) để phát hiện hạt khói trong không khí. Cảm biến nhiệt phát hiện khi nhiệt độ môi trường tăng vượt ngưỡng cài đặt (thường 58°C hoặc 78°C). Đây là thành phần bắt buộc theo TCVN 5738:2021 (Tiêu chuẩn Việt Nam về hệ thống báo cháy tự động) đối với các công trình thương mại và công cộng.
Hệ thống báo động tích hợp cả phát hiện xâm nhập lẫn phát hiện cháy trên cùng một bộ điều khiển trung tâm là giải pháp được ưu tiên cho tòa nhà thương mại và công nghiệp, giúp giảm chi phí hạ tầng và quản lý tập trung.
Vị trí lắp đặt: Mọi phòng theo yêu cầu PCCC, ưu tiên bếp, kho, phòng máy chủ, hành lang.
Cảm biến rung động và va chạm (Vibration / Shock Detector)
Cảm biến rung động phát hiện các rung động cơ học bất thường truyền qua tường, sàn hoặc két sắt – dấu hiệu của hành vi phá khóa, khoan tường hoặc cưa cắt. Thường dùng để bảo vệ két sắt, tủ ATM, phòng máy chủ và các vị trí yêu cầu bảo mật cao.
Phân loại hệ thống báo động theo kiến trúc kết nối
Ngoài phân cấp EN 50131, hệ thống báo động còn được phân loại theo phương thức kết nối giữa cảm biến và bộ điều khiển:
Hệ thống báo động có dây (Wired Alarm System)
Toàn bộ cảm biến kết nối về bộ điều khiển qua cáp vật lý (thường là cáp tín hiệu 2 hoặc 4 lõi). Đây là giải pháp ổn định, không bị nhiễu sóng vô tuyến và khó bị phá hoại tín hiệu từ xa.
- Ưu điểm: Độ tin cậy cao nhất, không phụ thuộc pin cảm biến, phù hợp công trình đang xây dựng hoặc cải tạo.
- Nhược điểm: Chi phí thi công cao hơn (cần đi cáp âm tường hoặc máng cáp), khó thay đổi vị trí sau khi lắp đặt.
Hệ thống báo động không dây (Wireless Alarm System)
Cảm biến truyền tín hiệu về bộ điều khiển qua sóng vô tuyến (RF – thường 868 MHz hoặc 433 MHz). Linh hoạt trong lắp đặt, không cần đục tường hay đi dây.
- Ưu điểm: Lắp đặt nhanh, phù hợp tòa nhà đã hoàn thiện, dễ mở rộng hệ thống.
- Nhược điểm: Cảm biến cần thay pin định kỳ, có giới hạn khoảng cách truyền sóng, Grade tối đa đạt được là Grade 2 theo EN 50131.
Hệ thống báo động lai (Hybrid System)
Kết hợp cảm biến có dây và không dây trong cùng một hệ thống. Phương án tối ưu cho tòa nhà có nhiều khu vực khác nhau: khu vực xây dựng mới dùng cáp, khu vực hoàn thiện dùng không dây.
| Tiêu chí | Có dây | Không dây | Hybrid |
|
Độ ổn định |
Tốt | Khá | Khá |
|
Chi phí thi công |
Cao | Thấp |
Trung bình |
|
Linh hoạt lắp đặt |
Thấp | Cao |
Cao |
|
Grade tối đa |
Grade 4 | Grade 2 |
Grade 3–4 |
|
Phù hợp với |
Công trình mới xây | Công trình đã hoàn thiện |
Mọi loại công trình |
Các yếu tố cần xem xét khi thiết kế hệ thống báo động
Trước khi triển khai, chủ đầu tư và kỹ sư thiết kế cần đánh giá đầy đủ các yếu tố sau:
- Xác định mức độ rủi ro: Công trình thuộc Grade 1, 2, 3 hay 4? Đây là bước quyết định toàn bộ kiến trúc hệ thống.
- Lập bản đồ điểm xâm nhập: Khảo sát tất cả cửa, cửa sổ, giếng trời, mái, lỗ thông khí – mọi điểm kẻ xâm nhập có thể sử dụng.
- Xác định vùng báo động (zones): Phân chia công trình thành các vùng độc lập để arm/disarm từng khu vực, tránh phải vô hiệu hóa toàn hệ thống khi có người làm việc ban đêm.
- Chọn kiến trúc kết nối phù hợp: Có dây, không dây hay hybrid – tùy giai đoạn xây dựng và yêu cầu Grade.
- Nguồn điện dự phòng đủ thời gian: Ít nhất 12 giờ standby theo EN 50131.
- Lên kế hoạch chống báo động giả: Chọn cảm biến AI, thiết lập ngưỡng kích hoạt phù hợp, cài xác minh kép (dual verification) để giảm tỷ lệ false alarm.
- Kế hoạch bảo trì định kỳ: Hệ thống báo động cần kiểm tra ít nhất 1 lần/năm: test cảm biến, thay pin dự phòng, cập nhật firmware bộ điều khiển.
Tham khảo thêm về quy trình bảo trì hệ thống điện nhẹ áp dụng cho toàn bộ hệ thống ELV bao gồm báo động.

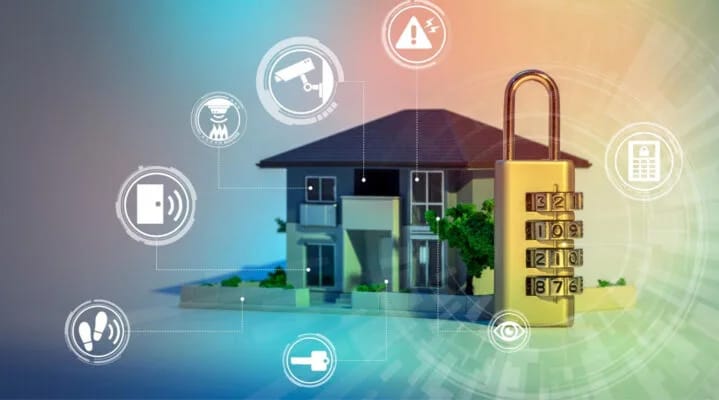

Hệ thống báo động tích hợp – xu hướng an ninh hiện đại
Hệ thống báo động thế hệ mới không hoạt động độc lập mà tích hợp chặt chẽ với các hệ thống an ninh và điện nhẹ khác trong công trình:
Tích hợp với hệ thống camera CCTV
Hệ thống báo động đột nhập có thể được kết hợp với hệ thống camera giám sát để tự động ghi lại các hoạt động của những kẻ đột nhập. Khi cảm biến kích hoạt báo động, hệ thống tự động: bật tất cả camera trong khu vực, bắt đầu ghi hình, và gửi ảnh/clip cảnh báo ngay đến điện thoại của chủ sở hữu. Điều này giúp xác minh sự kiện trong vài giây, phân biệt báo động thật và giả, đồng thời thu thập bằng chứng kịp thời.
Tham khảo thêm về hệ thống camera giám sát CCTV và cách tích hợp với hệ thống báo động.
Tích hợp với hệ thống kiểm soát ra vào
Khi báo động kích hoạt, hệ thống có thể tự động: khóa toàn bộ cửa điện, ngăn không cho người lạ rời khỏi tòa nhà, và ghi lại toàn bộ lịch sử ra vào quanh thời điểm xảy ra sự kiện. Xem thêm về giải pháp kiểm soát ra vào tích hợp với hệ thống báo động.
Tích hợp với trung tâm giám sát 24/7 (Central Monitoring Station)
Hệ thống báo động chuyên nghiệp kết nối về trung tâm giám sát trực tuyến qua mạng LAN, Wi-Fi hoặc 4G/LTE. Khi sự kiện xảy ra, nhân viên trực 24/7 nhận cảnh báo, xác minh qua camera và điều phối lực lượng ứng phó (bảo vệ, cảnh sát, PCCC) trong thời gian ngắn nhất.
Giải pháp này đặc biệt quan trọng cho các công trình không có người trực tiếp thường trực như kho bãi, văn phòng ngoài giờ làm việc và biệt thự.
Tích hợp với hệ thống điện nhẹ ELV tổng thể
Trong các dự án tòa nhà thương mại và khu công nghiệp, hệ thống báo động là một phần không thể tách rời của hệ thống điện nhẹ ELV tổng thể. Toàn bộ dữ liệu cảm biến, camera và kiểm soát ra vào được quản lý trên một nền tảng thống nhất – giúp tiết kiệm chi phí vận hành, phản ứng nhanh hơn và dễ quản lý hơn.
VF&T – Đơn vị tư vấn và thi công hệ thống báo động an ninh tích hợp
Với hơn 14 năm kinh nghiệm triển khai hệ thống điện nhẹ ELV cho tòa nhà văn phòng, khu công nghiệp, khách sạn và công trình dân dụng tại Việt Nam, VF&T thiết kế và thi công hệ thống báo động an ninh tích hợp theo tiêu chuẩn EN 50131, phù hợp với cấp độ rủi ro và yêu cầu cụ thể của từng công trình.
- Khảo sát và đánh giá rủi ro công trình miễn phí – xác định đúng Grade cần thiết trước khi thiết kế.
- Thiết kế hệ thống báo động tích hợp đồng bộ với camera CCTV, kiểm soát ra vào và hạ tầng mạng ELV.
- Thiết bị chính hãng, có chứng nhận CE/EN 50131, CO/CQ đầy đủ.
- Thi công đúng kỹ thuật – không rút ngắn dây, không bỏ nguồn dự phòng, đảm bảo hoạt động 24/7.
- Nghiệm thu theo tiêu chuẩn, bàn giao hồ sơ hoàn công và hướng dẫn vận hành chi tiết.
- Bảo trì định kỳ, hỗ trợ kỹ thuật sau thi công.
Câu hỏi thường gặp về hệ thống báo động
Hệ thống báo động có thể hoạt động khi mất điện không?
Hệ thống báo động tiêu chuẩn luôn được trang bị nguồn điện dự phòng (battery backup hoặc UPS). Theo tiêu chuẩn EN 50131, hệ thống phải duy trì hoạt động ít nhất 12 giờ ở chế độ chờ (standby) và 30 phút ở chế độ báo động đầy đủ sau khi mất điện lưới.
Đây là lý do tại sao không nên chọn thiết bị không có chứng nhận tiêu chuẩn – các sản phẩm kém chất lượng thường không đảm bảo thời gian dự phòng này, dẫn đến hệ thống tê liệt ngay khi kẻ xâm nhập chủ động cắt điện.
Báo động giả (false alarm) do đâu và làm sao giảm thiểu?
Báo động giả là vấn đề phổ biến nhất trong thực tế vận hành hệ thống báo động, gây phiền nhiễu và làm giảm độ tin cậy của hệ thống.
Nguyên nhân phổ biến: cảm biến PIR kích hoạt bởi thú cưng hoặc luồng gió từ máy lạnh, cảm biến từ bị rung bởi gió mạnh, cảm biến kính vỡ phản ứng với tiếng sấm sét.
Giải pháp giảm báo giả: chọn cảm biến PIR có AI phân biệt người/thú cưng, cài ngưỡng độ nhạy phù hợp với môi trường, áp dụng xác minh kép (dual verification – cần 2 cảm biến cùng kích hoạt trong một khoảng thời gian ngắn mới báo động), và tích hợp camera để xác minh trực quan trước khi phái ứng cứu.
Sự khác nhau giữa hệ thống báo động chống trộm và hệ thống báo cháy tự động là gì?
Hệ thống báo động chống trộm (intruder alarm) và hệ thống báo cháy tự động (fire alarm) là hai hệ thống riêng biệt với tiêu chuẩn kỹ thuật khác nhau – báo trộm tuân theo EN 50131, báo cháy tuân theo EN 54 và TCVN 5738.
Tuy nhiên, hệ thống báo động tích hợp hiện đại cho phép quản lý cả hai trên một bộ điều khiển trung tâm duy nhất. Đây là xu hướng đang phổ biến cho tòa nhà thương mại vì giúp tiết kiệm chi phí hạ tầng, quản lý tập trung và phản ứng nhanh hơn – nhưng đòi hỏi đơn vị thiết kế và thi công có chuyên môn về cả hai lĩnh vực.
Kết luận
Hệ thống báo động an ninh không chỉ là thiết bị phát âm thanh khi có trộm – đây là một hệ thống kỹ thuật hoàn chỉnh với nhiều lớp cảm biến, xử lý thông minh và cảnh báo đa kênh. Hiệu quả thực sự của hệ thống báo động phụ thuộc vào thiết kế đúng cấp độ rủi ro, lựa chọn đúng loại cảm biến theo từng kịch bản xâm nhập, tích hợp đồng bộ với camera và kiểm soát ra vào, và duy trì bảo trì định kỳ để đảm bảo hệ thống sẵn sàng hoạt động khi cần.
