Việc cầm trên tay một bộ hồ sơ thiết kế dày cộp với hàng trăm đường nét chằng chịt có thể khiến bất kỳ kỹ sư mới vào nghề hay chủ đầu tư nào cũng cảm thấy “ngợp”. Sai sót trong việc hiểu bản vẽ không chỉ dẫn đến lãng phí vật tư mà còn ảnh hưởng trực tiếp đến sự vận hành của toàn bộ hệ thống thông minh.
Bản vẽ điện nhẹ (ELV) chính là “kim chỉ nam” cho các hệ thống quan trọng như CCTV, LAN, điện thoại, âm thanh thông báo… Bài viết này từ đội ngũ chuyên gia VF&T sẽ hướng dẫn bạn cách đọc bản vẽ điện nhẹ một cách khoa học, giúp bạn tự tin bóc tách khối lượng và giám sát thi công chuẩn xác nhất.
Điện nhẹ là gì và vì sao phải đọc được bản vẽ
Hệ thống điện nhẹ, hay còn gọi là ELV (Extra Low Voltage), là các hệ thống hoạt động ở điện áp thấp (thường dưới 60V DC hoặc 50V AC). Tuy chiếm tỷ trọng ngân sách không quá lớn so với phần xây dựng, nhưng ELV lại là “bộ não” quyết định sự tiện nghi và an toàn của tòa nhà hiện đại.
Tầm quan trọng trong thi công và vận hành
- Đối với kỹ sư: Đọc đúng bản vẽ giúp triển khai vị trí thiết bị chính xác, đi dây tối ưu, tránh xung đột với các hệ thống cơ điện (MEP) khác.
- Đối với chủ đầu tư: Giúp kiểm soát chất lượng, nghiệm thu khối lượng và hiểu rõ sơ đồ vận hành để bảo trì sau này.
Trong thực tế, rất nhiều lỗi thi công xuất phát từ việc đọc sai hoặc hiểu không đầy đủ bản vẽ. Ví dụ, một camera đặt sai góc có thể tạo ra “điểm mù”, hoặc một đường dây mạng đi sai tuyến có thể gây nhiễu tín hiệu. Khi bạn đọc đúng bản vẽ, bạn không chỉ giảm rủi ro mà còn tối ưu hiệu suất toàn hệ thống.

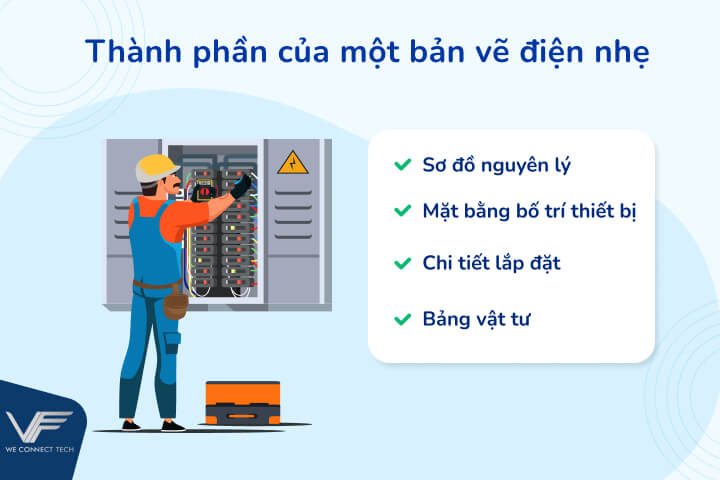

Thành phần của một bản vẽ điện nhẹ
Sơ đồ nguyên lý
Sơ đồ nguyên lý là nơi bạn hiểu được “logic” của hệ thống. Nó thể hiện cách các thiết bị kết nối với nhau, đường đi của tín hiệu, và thứ tự hoạt động. Đây không phải là bản vẽ về vị trí, mà là bản đồ về mối quan hệ.
Khi đọc phần này, hãy tập trung vào câu hỏi: dữ liệu bắt đầu từ đâu, đi qua đâu và kết thúc ở đâu. Ví dụ, tín hiệu từ camera sẽ đi về đầu ghi, sau đó truyền lên màn hình hoặc server. Nếu bạn hiểu được dòng chảy này, bạn đã nắm được “linh hồn” của hệ thống.
Mặt bằng bố trí thiết bị
Khác với sơ đồ nguyên lý, mặt bằng cho bạn biết thiết bị nằm ở đâu trong thực tế. Bạn sẽ thấy vị trí camera, ổ cắm mạng, loa, tủ rack… trên từng tầng, từng khu vực. Đây là phần cực kỳ quan trọng với thi công, giúp bạn tránh sai sót trong lắp đặt.
Một vị trí sai có thể ảnh hưởng đến hiệu quả hoạt động hoặc thẩm mỹ công trình. Do đó, việc nắm rõ cách đọc ký hiệu bản vẽ điện nhẹ trên mặt bằng là yêu cầu bắt buộc để kỹ sư triển khai đúng ý đồ thiết kế.
Chi tiết lắp đặt
Phần này giống như “hướng dẫn sử dụng” cho kỹ thuật viên. Nó quy định rõ độ cao lắp đặt, cách cố định thiết bị, khoảng cách tiêu chuẩn… Những chi tiết này tuy nhỏ nhưng lại quyết định chất lượng cuối cùng.
Bảng vật tư
Bảng vật tư giúp bạn kiểm soát toàn bộ thiết bị và vật liệu cần dùng. Từ số lượng camera, mét dây cáp đến loại switch… tất cả đều được liệt kê rõ ràng. Đây là cơ sở để quản lý chi phí và tránh thiếu hụt vật tư.
Giải mã các ký hiệu bản vẽ điện nhẹ phổ biến nhất
Để hiểu bản vẽ, bạn phải học “ngôn ngữ” của nó thông qua các ký hiệu trong hệ thống điện nhẹ. Dưới đây là các quy chuẩn mà VF&T thường áp dụng trong các dự án cao cấp để đảm bảo tính đồng bộ.
Nhóm ký hiệu thiết bị đầu cuối (CCTV, Loa, Jack cắm)
| Ký hiệu | Tên thiết bị | Ý nghĩa/Vị trí lắp đặt |
| CAM-D | Camera Dome | Camera bán cầu, thường lắp áp trần trong nhà. |
| CAM-B | Camera Bullet | Camera thân trụ, lắp ngoài trời hoặc hành lang. |
| SPK-C | Ceiling Speaker | Loa âm trần cho hệ thống âm thanh thông báo. |
| DATA/TEL | Ổ cắm mạng/thoại | Điểm kết nối Internet hoặc điện thoại bàn. |
| AP | Access Point | Thiết bị phát Wi-Fi. |
Nhóm ký hiệu sơ đồ đi dây và đường ống (Conduit & Cabling)
- Dây Cat5e/Cat6: Dùng cho mạng LAN và Camera IP. Ký hiệu thường là đường nét liền mảnh kèm ghi chú mã dây.
- Cáp quang (Fiber Optic): Dùng kết nối trục đứng giữa các tầng. Ký hiệu đường gạch chấm mảnh.
- Ống uPVC/Conduit: Đường ống bảo vệ dây cáp đi âm tường hoặc đi nổi trên máng cáp.
Ký hiệu các loại tủ điện nhẹ (Rack, IDF, MDF)
- MDF (Main Distribution Frame): Tủ phối trung tâm, nơi đặt máy chủ và đầu kết nối từ nhà mạng.
- IDF (Intermediate Distribution Frame): Tủ phân phối nhánh tại từng tầng.
- Rack Cabinet: Thường được ghi chú kích thước (9U, 12U, 27U, 42U) để xác định quy mô hệ thống.

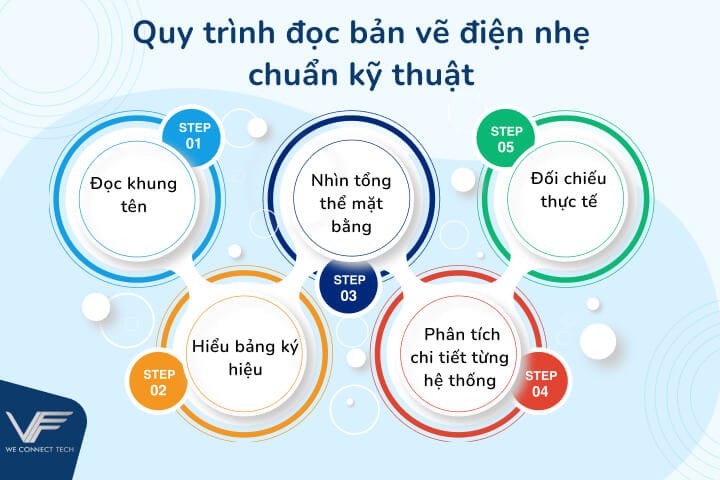

Quy trình đọc bản vẽ điện nhẹ chuẩn kỹ thuật
Đừng vội vàng nhìn vào mặt bằng ngay lập tức. Hãy tuân thủ quy trình sau để tránh bỏ sót thông tin:
- Bước 1: Đọc khung tên: Xác định tên công trình, hạng mục (Ví dụ: Hệ thống Camera hay Hệ thống Mạng), và phiên bản bản vẽ (Revision) mới nhất.
- Bước 2: Hiểu bảng ký hiệu: Mỗi đơn vị tư vấn có thể biến tấu ký hiệu. Hãy dành 5 phút để đọc trang “Ghi chú chung và ký hiệu” để hiểu quy ước riêng của bản vẽ đó.
- Bước 3: Nhìn tổng thể mặt bằng: Xác định hướng công trình, vị trí tủ điện nhẹ trung tâm và cách bố trí các khu vực chính.
- Bước 4: Phân tích chi tiết từng hệ thống: Theo dấu các đường line tín hiệu từ thiết bị đầu cuối quay ngược lại tủ điều khiển.
- Bước 5: Đối chiếu thực tế: So sánh bản vẽ với hiện trạng công trình để phát hiện các điểm vướng (vướng dầm, vướng ống nước…) trước khi kéo dây.
Cách đọc từng hệ thống điện nhẹ cụ thể
Hệ thống camera CCTV
Tập trung vào hướng quan sát của camera (thường có ký hiệu hình nón). Lưu ý cao độ lắp đặt để đảm bảo tầm nhìn không bị che khuất bởi đèn hoặc biển báo.
Hệ thống mạng LAN
Quan sát vị trí các nút mạng và Access Point. Kiểm tra ký hiệu loại cáp (UTP hay FTP) để đảm bảo tốc độ truyền tải đúng thiết kế.
Hệ thống báo cháy
Đọc kỹ vị trí đầu báo khói, báo nhiệt và nút nhấn khẩn cấp. Đặc biệt chú ý đến sơ đồ đấu nối vòng (Loop) để đảm bảo tính liên tục của hệ thống.
Những lỗi thường gặp khi đọc bản vẽ
- Nhầm ký hiệu: Ví dụ nhầm giữa loa âm trần và đầu báo khói do hình vẽ vòng tròn tương tự nhau.
- Không hiểu tỷ lệ: Đọc sai tỷ lệ bản vẽ dẫn đến tính toán thiếu chiều dài dây cáp (thực tế cần cộng thêm 10-15% độ chùng và đầu nối).
- Bỏ qua ghi chú (Note): Những dòng chữ nhỏ ở góc bản vẽ thường chứa thông tin quan trọng về tiêu chuẩn vật liệu hoặc yêu cầu kỹ thuật đặc biệt.
Kinh nghiệm đọc bản vẽ nhanh như chuyên gia
- Ghi nhớ ký hiệu bằng hình ảnh: Hãy liên tưởng ký hiệu với hình dáng thực tế của thiết bị. Ví dụ, ký hiệu Camera Dome thường là nửa hình tròn giống hệt thiết bị ngoài đời.
- Tư duy hệ thống: Luôn đặt câu hỏi: “Thiết bị này lấy tín hiệu từ đâu và được cấp nguồn như thế nào?”. Khi trả lời được câu hỏi đó, bạn đã hiểu 80% bản vẽ.
Tại sao nên chọn giải pháp điện nhẹ tại VF&T?
Trong một thị trường đầy cạnh tranh, VF&T định vị mình không chỉ là đơn vị thi công, mà là đối tác tư vấn giải pháp điện nhẹ toàn diện. Điều làm nên khác biệt không nằm ở việc “vẽ đẹp”, mà ở việc thiết kế bản vẽ dễ hiểu, minh bạch và tối ưu chi phí cho chủ đầu tư.
VF&T áp dụng tiêu chuẩn thiết kế quốc tế, đảm bảo:
- Bản vẽ rõ ràng, logic, dễ bóc tách
- Đồng bộ giữa các hệ thống
- Giảm thiểu rủi ro thi công
- Tối ưu chi phí đầu tư dài hạn
Điểm mạnh lớn nhất là khả năng “dịch” ngôn ngữ kỹ thuật thành thứ mà cả kỹ sư và chủ đầu tư đều hiểu. Điều này giúp rút ngắn thời gian triển khai và tăng hiệu quả dự án.
Kết luận
Đọc bản vẽ điện nhẹ không phải là một kỹ năng quá khó. Điều quan trọng là bạn có phương pháp đúng và luyện tập đủ. Khi bạn hiểu được logic hệ thống, mọi ký hiệu sẽ trở nên quen thuộc, và bản vẽ không còn là “mê cung” nữa.
Nếu bạn đang gặp khó khăn trong việc thiết kế hoặc triển khai hệ thống điện nhẹ cho công trình của mình? Hãy liên hệ ngay với VF&T để được tư vấn chuyên sâu!
Key Takeaways: Những điểm cốt lõi cần nhớ về Cách đọc bản vẽ điện nhẹ
- Hiểu 4 thành phần chính: Phải kết hợp giữa Sơ đồ nguyên lý (logic kết nối), Mặt bằng (vị trí lắp đặt), Chi tiết lắp đặt (kỹ thuật thi công) và Bảng vật tư (số lượng thiết bị).
- Giải mã ký hiệu nhanh:
- CAM-D/B: Camera Dome (trong nhà) và Bullet (ngoài trời).
- SPK-C: Loa âm trần cho hệ thống âm thanh.
- MDF/IDF: Tủ trung tâm và tủ nhánh tại các tầng.
- AP/DATA: Điểm phát Wi-Fi và ổ cắm mạng LAN.
- Quy trình đọc 5 bước: Bắt đầu từ Khung tên – Bảng ký hiệu – Mặt bằng tổng thể – Phân tích hệ thống – Đối chiếu thực tế.
- Sai lầm cần tránh: Nhầm lẫn các ký hiệu hình tròn (loa vs đầu báo khói), quên tính độ chùng dây cáp (thường thiếu 10-15% so với bản vẽ) và bỏ qua các ghi chú nhỏ (Notes).
- Mẹo chuyên gia: Luôn đặt câu hỏi “Thiết bị lấy tín hiệu từ đâu và cấp nguồn thế nào?” để nắm bắt 80% logic hệ thống mà không cần thuộc lòng mọi đường nét.
- Giá trị cốt lõi: Đọc đúng bản vẽ giúp tối ưu chi phí, tránh “điểm mù” camera và đảm bảo tốc độ truyền tải tín hiệu (băng thông) ổn định.
Câu hỏi thường gặp (FAQ)
1. Làm sao để nhớ nhanh các ký hiệu trong hệ thống điện nhẹ?
Bạn nên sử dụng flashcard hoặc bảng tra cứu nhanh, kết hợp luyện tập thường xuyên với bản vẽ thực tế.
2. Phần mềm nào tốt nhất để xem bản vẽ điện nhẹ?
AutoCAD vẫn là tiêu chuẩn ngành. Tuy nhiên, nếu bạn chỉ cần xem trên công trường, các ứng dụng như DWG FastView hoặc Bluebeam trên máy tính bảng là lựa chọn tuyệt vời.
3. Sự khác biệt lớn nhất giữa bản vẽ điện nặng và điện nhẹ là gì?
Điện nhẹ tập trung vào tín hiệu, giao thức và băng thông, trong khi điện nặng tập trung vào công suất và cấp nguồn.
4. Người mới có thể học đọc bản vẽ trong bao lâu?
Thông thường, chỉ cần 1–2 tuần luyện tập thực tế trên hồ sơ dự án là bạn đã có thể nắm bắt được các nguyên lý cơ bản.
5. Có cần biết AutoCAD không?
Không bắt buộc lúc đầu, nhưng rất cần nếu bạn muốn phát triển lâu dài.
6. Khó nhất khi đọc bản vẽ điện nhẹ là gì?
Chính là hiểu được sự phối hợp giữa các hệ thống (ví dụ: Hệ thống báo cháy điều khiển thang máy và âm thanh thông báo). Điều này đòi hỏi tư duy hệ thống cao hơn là việc chỉ nhìn vị trí thiết bị.
