Hệ thống báo cháy là tập hợp các thiết bị điện tử và cơ khí được lắp đặt nhằm tự động phát hiện, cảnh báo và xử lý sự cố cháy nổ trong tòa nhà, công trình. Đây là một trong những hạng mục bắt buộc trong hệ thống điện nhẹ (ELV) của mọi công trình xây dựng tại Việt Nam theo quy định pháp luật về phòng cháy chữa cháy.
Bài viết này sẽ giúp doanh nghiệp và chủ đầu tư nắm rõ: hệ thống báo cháy gồm những gì, hoạt động theo nguyên lý nào, cần tuân thủ tiêu chuẩn nào khi lắp đặt, và chi phí đầu tư như thế nào.
Key Takeaways:
- Hệ thống báo cháy gồm 4 thành phần chính: trung tâm báo cháy, đầu báo cháy, thiết bị báo động và module điều khiển.
- Hai loại phổ biến nhất là hệ thống báo cháy tự động (có dây) và hệ thống báo cháy không dây – mỗi loại phù hợp với quy mô công trình khác nhau.
- Việt Nam áp dụng TCVN 5738:2021 là tiêu chuẩn quốc gia bắt buộc cho hệ thống báo cháy tự động.
- Quy định lắp đặt yêu cầu thiết kế phải có thẩm duyệt PCCC từ cơ quan chức năng trước khi thi công.
- Chi phí lắp đặt phụ thuộc vào diện tích, loại hệ thống và thiết bị – cần báo giá cụ thể theo từng dự án.
Hệ thống báo cháy là gì?
Hệ thống báo cháy (Fire Alarm System) là hệ thống thiết bị tích hợp có chức năng tự động nhận biết các dấu hiệu cháy (khói, nhiệt, lửa, khí gas) và phát tín hiệu cảnh báo kịp thời đến con người, đồng thời có thể kích hoạt các hệ thống chữa cháy tự động hoặc kiểm soát ra vào liên quan.
Theo TCVN 5738:2021 – Hệ thống báo cháy tự động – Yêu cầu kỹ thuật (do Bộ Khoa học và Công nghệ ban hành), hệ thống báo cháy tự động là hệ thống gồm các thiết bị tự động phát hiện và báo hiệu sự cháy, đồng thời có thể thực hiện các chức năng điều khiển khác liên quan đến chữa cháy và thoát nạn.
Hệ thống này là một phần cốt lõi trong toàn bộ giải pháp điện nhẹ ELV cho các công trình xây dựng – từ tòa nhà văn phòng, khu công nghiệp, khách sạn, bệnh viện cho đến chung cư và trung tâm thương mại.

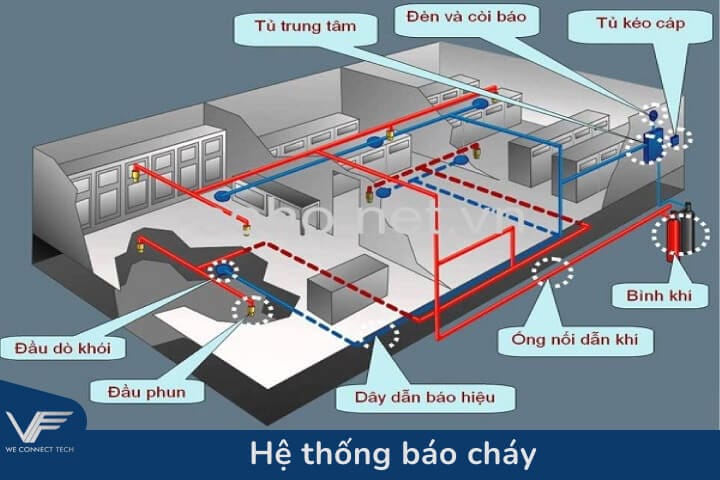

Hệ thống báo cháy gồm những gì?
Hệ thống báo cháy đầy đủ bao gồm 4 nhóm thành phần chính, hoạt động liên kết với nhau để đảm bảo phát hiện và phản ứng nhanh nhất khi có sự cố.
1. Trung tâm báo cháy (Fire Alarm Control Panel – FACP)
Đây là “bộ não” của toàn bộ hệ thống. Trung tâm báo cháy nhận tín hiệu từ các đầu báo, xử lý dữ liệu và đưa ra lệnh kích hoạt chuông, đèn cảnh báo hoặc các hệ thống liên động (sprinkler, thang máy, kiểm soát ra vào).
Có hai kiểu trung tâm báo cháy phổ biến:
- Trung tâm thông thường (Conventional): Chia hệ thống thành các zone. Khi có báo động, chỉ xác định được khu vực xảy ra sự cố. Phù hợp với công trình nhỏ và vừa.
- Trung tâm địa chỉ hóa (Addressable): Mỗi thiết bị có địa chỉ riêng, có thể xác định chính xác vị trí thiết bị báo cháy. Phù hợp với công trình lớn, phức tạp.
2. Đầu báo cháy (Fire Detectors)
Đầu báo cháy là cảm biến thu nhận tín hiệu vật lý/hóa học từ môi trường và chuyển thành tín hiệu điện gửi về trung tâm. Các loại đầu báo phổ biến gồm:
| Loại đầu báo | Nguyên lý hoạt động | Ứng dụng điển hình |
| Đầu báo khói quang học | Tán xạ ánh sáng khi có khói | Văn phòng, hành lang, phòng ngủ |
| Đầu báo nhiệt cố định | Kích hoạt khi nhiệt độ vượt ngưỡng | Bếp, kho hàng, nhà xưởng |
| Đầu báo nhiệt gia tăng | Kích hoạt khi nhiệt độ tăng nhanh bất thường | Khu vực có nhiệt độ biến đổi |
| Đầu báo khói ion hóa | Thay đổi dòng điện khi có khói | Phát hiện khói mỏng, ngọn lửa cháy nhanh |
| Đầu báo lửa (UV/IR) | Cảm nhận tia cực tím/hồng ngoại từ ngọn lửa | Kho xăng dầu, nhà máy hóa chất |
| Đầu báo gas | Nồng độ khí gas vượt ngưỡng an toàn | Bếp công nghiệp, trạm LPG |
3. Thiết bị báo động (Alarm Devices)
Gồm chuông báo cháy, còi hú, đèn chớp (strobe light) và màn hình hiển thị địa chỉ. Các thiết bị này kích hoạt khi có tín hiệu từ trung tâm, giúp cảnh báo người trong tòa nhà và nhân viên bảo vệ kịp thời.
Ngoài ra còn có nút nhấn báo cháy bằng tay (Manual Call Point) – cho phép người phát hiện cháy trực tiếp kích hoạt hệ thống mà không cần chờ đầu báo tự động.
4. Module điều khiển & liên động (Control Modules)
Các module này kết nối hệ thống báo cháy với các hệ thống khác trong tòa nhà:
- Hệ thống sprinkler – kích hoạt đầu phun nước chữa cháy.
- Hệ thống kiểm soát ra vào – mở cửa thoát hiểm khẩn cấp.
- Thang máy – đưa thang máy về tầng trệt và mở cửa.
- Hệ thống thông gió – ngắt quạt gió để tránh lan khói.
Sơ đồ nguyên lý hệ thống báo cháy hoạt động như thế nào?
Hệ thống báo cháy hoạt động theo một vòng tín hiệu khép kín, từ cảm biến đến phản hồi hành động theo 4 bước chính:
- Bước 1 – Phát hiện: Đầu báo cháy tự động (khói, nhiệt, lửa, gas) hoặc nút nhấn tay (Manual Call Point) nhận diện dấu hiệu sự cố và phát tín hiệu điện.
- Bước 2 – Xử lý: Tín hiệu truyền về Trung tâm báo cháy (FACP). Trung tâm phân tích, xác nhận sự cố (tránh báo động sai) và ghi nhật ký toàn bộ sự kiện để tra cứu sau này.
- Bước 3 – Cảnh báo: Lệnh kích hoạt đồng thời thiết bị báo động (chuông, còi hú, đèn chớp) để thông báo cho người trong tòa nhà và nhân viên bảo vệ.
- Bước 4 – Liên động: Các hệ thống phụ trợ được kích hoạt song song – sprinkler phun nước chữa cháy, thang máy hạ về tầng trệt, cửa thoát hiểm mở tự động, hệ thống thông gió ngắt để tránh lan khói.
Phân loại hệ thống báo cháy: Nên chọn loại nào cho doanh nghiệp?
Có nhiều cách phân loại hệ thống báo cháy. Doanh nghiệp và chủ đầu tư cần hiểu rõ từng loại để chọn giải pháp phù hợp với quy mô và đặc thù công trình.
Phân loại theo phương thức kết nối
Hệ thống báo cháy tự động có dây (Wired Fire Alarm System)
Hệ thống báo cháy tự động có dây (Wired Fire Alarm System) là lựa chọn phổ biến nhất cho công trình xây dựng mới tại Việt Nam. Toàn bộ thiết bị kết nối qua dây tín hiệu đi ngầm trong tường, đảm bảo độ ổn định cao và ít bị nhiễu. Đây là tiêu chuẩn được cơ quan PCCC chấp thuận đầy đủ.

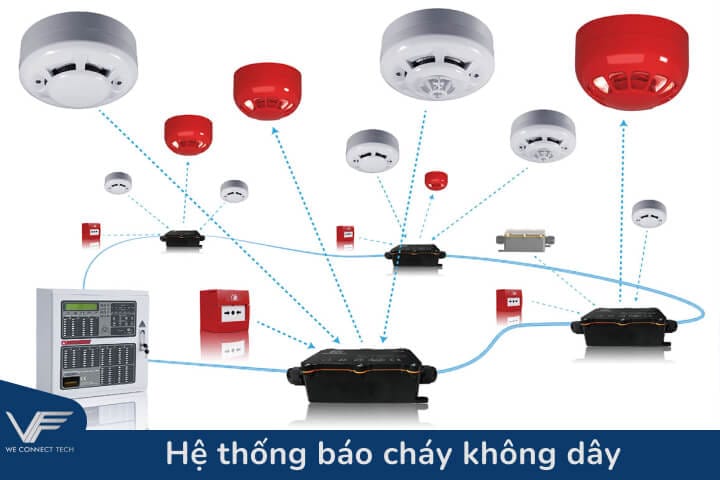

Hệ thống báo cháy không dây (Wireless Fire Alarm System)
Hệ thống báo cháy không dây (Wireless Fire Alarm System) sử dụng sóng vô tuyến RF/Zigbee để truyền tín hiệu, phù hợp cho các công trình cải tạo không thể đục phá tường đi dây. Chi phí thi công thấp hơn nhưng cần kiểm tra pin định kỳ và xác nhận thêm với cơ quan PCCC địa phương trước khi triển khai.
Phân loại theo kiến trúc trung tâm
Hệ thống thông thường (Conventional)
Hệ thống thông thường (Conventional) chia công trình thành các vùng (zone). Khi có báo động, hệ thống chỉ xác định được khu vực xảy ra sự cố mà không biết chính xác thiết bị nào kích hoạt. Chi phí thấp, phù hợp với nhà phố, văn phòng nhỏ dưới 500 m².
Hệ thống địa chỉ hóa (Addressable)
Hệ thống địa chỉ hóa (Addressable) gán địa chỉ riêng cho từng thiết bị. Khi có sự cố, trung tâm hiển thị chính xác tên và vị trí đầu báo kích hoạt – rút ngắn đáng kể thời gian xử lý. Đây là tiêu chuẩn bắt buộc cho tòa nhà cao tầng, trung tâm thương mại và khu công nghiệp.

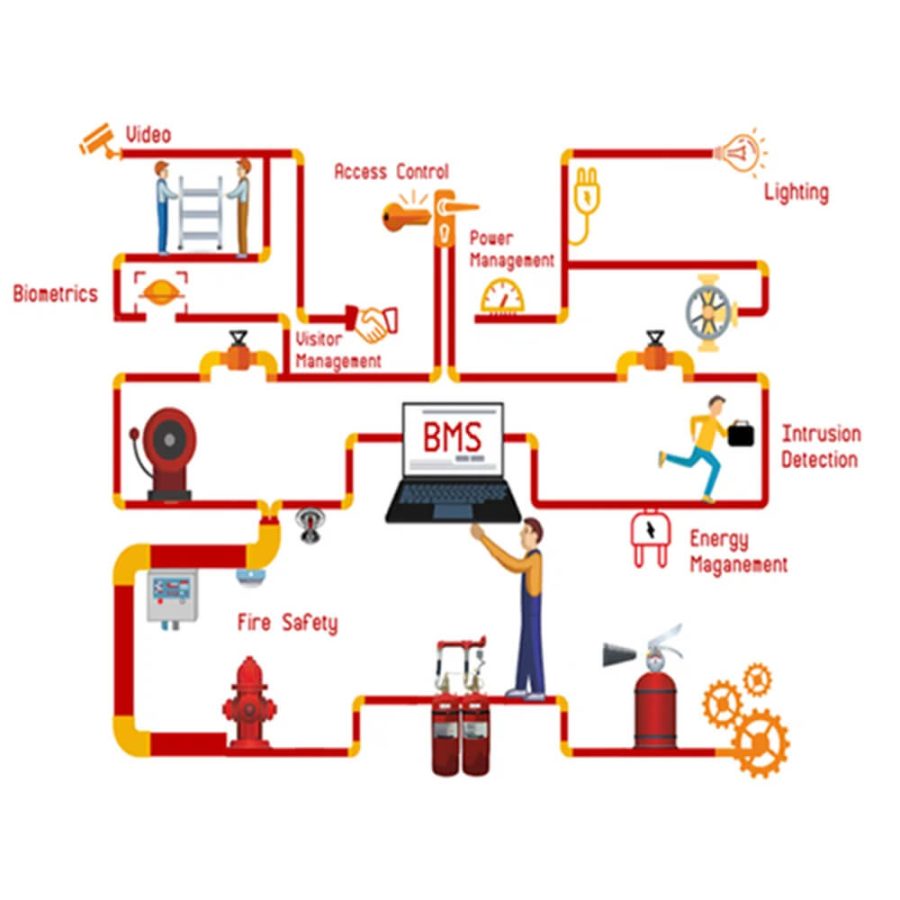

Hệ thống tích hợp BMS (Building Management System)
Hệ thống tích hợp BMS (Building Management System) là cấp độ cao nhất, kết nối toàn bộ hệ thống báo cháy với hệ thống quản lý tòa nhà, cho phép giám sát và điều hành tập trung từ một màn hình duy nhất.
Bảng so sánh và khuyến nghị lựa chọn
| Tiêu chí | Thông thường (Conventional) | Địa chỉ hóa (Addressable) | Không dây (Wireless) |
| Xác định vị trí sự cố | Theo zone (khu vực) | Chính xác từng thiết bị | Chính xác từng thiết bị |
| Chi phí thiết bị | Thấp | Trung bình – Cao | Trung bình |
| Chi phí thi công | Trung bình (đi dây) | Trung bình – Cao (đi dây) | Thấp (không đi dây) |
| Độ ổn định | Cao | Rất cao | Phụ thuộc môi trường RF |
| Phù hợp | Công trình < 500 m² | Công trình > 500 m², cao tầng | Công trình cải tạo |
| Tuân thủ PCCC VN | Đầy đủ | Đầy đủ | Cần xác nhận thêm |
Khuyến nghị của VF&T: Đối với doanh nghiệp và chủ đầu tư công trình từ 500 m² trở lên, hệ thống báo cháy địa chỉ hóa (addressable) là lựa chọn tối ưu – vừa đáp ứng quy định pháp luật, vừa tối ưu thời gian phản ứng và giảm chi phí vận hành dài hạn. Để được tư vấn lựa chọn giải pháp phù hợp với quy mô cụ thể, xem thêm giải pháp phòng cháy chữa cháy và báo cháy của VF&T.
Tiêu chuẩn hệ thống báo cháy tại Việt Nam
Tại Việt Nam, hệ thống báo cháy phải tuân thủ hai nhóm tiêu chuẩn chính:
Tiêu chuẩn Quốc gia (TCVN)
- TCVN 5738:2021 – Hệ thống báo cháy tự động – Yêu cầu kỹ thuật. Đây là tiêu chuẩn bắt buộc do Bộ Khoa học và Công nghệ ban hành, thay thế TCVN 5738:2001.
- TCVN 3890:2009 – Phương tiện phòng cháy và chữa cháy cho nhà và công trình – Trang bị, bố trí, kiểm tra, bảo dưỡng.
- TCVN 9213:2012 – Phòng cháy chữa cháy – Hệ thống chữa cháy tự động bằng khí – Yêu cầu thiết kế, lắp đặt và bảo dưỡng.
Quy chuẩn Xây dựng & Pháp luật liên quan
- Nghị định 136/2020/NĐ-CP quy định chi tiết một số điều và biện pháp thi hành Luật Phòng cháy và chữa cháy, bao gồm các điều kiện an toàn PCCC đối với cơ sở, quy trình thẩm duyệt thiết kế và nghiệm thu công trình về PCCC.quy định chi tiết một số điều và biện pháp thi hành Luật Phòng cháy và chữa cháy, trong đó quy định các công trình thuộc diện phải lắp đặt hệ thống báo cháy tự động.
- Thông tư 149/2020/TT-BCA của Bộ Công an quy định một số nội dung trong công tác PCCC, gồm: hồ sơ quản lý, nội quy an toàn, biển báo, chỉ dẫn PCCC; phân cấp quản lý; kiểm tra an toàn; và phê duyệt, thực tập phương án chữa cháy.
Lưu ý: Thông tin pháp lý trên có thể được cập nhật bởi các văn bản mới. Doanh nghiệp và chủ đầu tư nên kiểm tra với cơ quan PCCC địa phương để có thông tin mới nhất trước khi thi công.
Quy định lắp đặt hệ thống báo cháy tự động
Theo Thông tư 06/2022/TT-BXD (có hiệu lực từ 16/01/2023), các công trình sau bắt buộc phải lắp đặt hệ thống báo cháy tự động:
- Nhà ở cao tầng từ tầng 5 trở lên hoặc có chiều cao từ 15m trở lên.
- Nhà chung cư, ký túc xá từ 2 tầng trở lên có tổng diện tích sàn từ 1.000 m² trở lên.
- Công trình công cộng: trung tâm thương mại, khách sạn, bệnh viện, trường học từ 5.000 m² trở lên.
- Nhà kho, nhà xưởng có diện tích từ 1.000 m² trở lên hoặc lưu giữ chất nguy hiểm cháy nổ.
- Khu công nghiệp, khu chế xuất tùy theo quy mô và tính chất nguy hiểm cháy nổ.

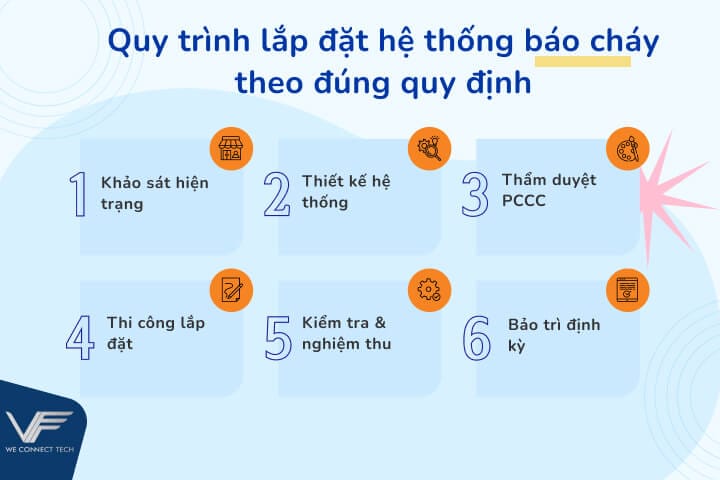

Quy trình lắp đặt hệ thống báo cháy theo đúng quy định:
- Khảo sát hiện trạng: Đánh giá mặt bằng, xác định vị trí đặt thiết bị, loại công trình.
- Thiết kế hệ thống: Lập bản vẽ thiết kế kỹ thuật, chọn thiết bị phù hợp tiêu chuẩn.
- Thẩm duyệt PCCC: Nộp hồ sơ thẩm duyệt thiết kế tại Cục/Phòng Cảnh sát PCCC địa phương.
- Thi công lắp đặt: Đơn vị thi công hệ thống điện nhẹ có chứng chỉ hành nghề PCCC tiến hành lắp đặt đúng bản vẽ đã thẩm duyệt.
- Kiểm tra & nghiệm thu: Cơ quan PCCC nghiệm thu thực tế trước khi đưa vào sử dụng.
- Bảo trì định kỳ: Kiểm tra, bảo dưỡng hệ thống ít nhất 1 lần/năm theo TCVN 3890:2009.
Báo giá hệ thống báo cháy tự động – Yếu tố nào ảnh hưởng đến chi phí?
Chi phí lắp đặt hệ thống báo cháy tự động dao động tùy thuộc vào nhiều yếu tố:
- Diện tích công trình: Công trình càng lớn, số lượng đầu báo và thiết bị càng nhiều.
- Loại hệ thống: Hệ thống địa chỉ hóa (addressable) có chi phí cao hơn hệ thống thông thường (conventional), nhưng hiệu quả quản lý vượt trội.
- Thương hiệu thiết bị: Các thương hiệu uy tín như Hochiki, Bosch, Siemens, Notifier, System Sensor có chi phí khác nhau.
- Mức độ tích hợp: Nếu cần tích hợp với hệ thống sprinkler, kiểm soát ra vào, BMS thì chi phí tăng theo.
- Yêu cầu thẩm duyệt: Chi phí lập hồ sơ thẩm duyệt, phí cơ quan nhà nước.
Chi phí tham khảo theo quy mô (đã bao gồm thiết bị và thi công):
| Quy mô công trình | Loại hệ thống | Chi phí ước tính |
| Dưới 500 m² (nhà ở, VP nhỏ) | Thông thường (conventional) | 20 – 50 triệu đồng |
| 500 – 2.000 m² (VP trung bình) | Thông thường / Địa chỉ hóa | 50 – 200 triệu đồng |
| 2.000 – 10.000 m² (tòa nhà) | Địa chỉ hóa | 200 – 800 triệu đồng |
| Trên 10.000 m² (khu công nghiệp, tòa nhà cao tầng) | Địa chỉ hóa tích hợp BMS | Báo giá theo dự án |
Lưu ý: Các mức giá trên chỉ mang tính chất tham khảo. Chi phí thực tế cần được khảo sát và báo giá cụ thể theo từng dự án. Liên hệ VF&T để nhận báo giá hệ thống báo cháy tự động chính xác và đúng tiêu chuẩn.
Tại sao cần thuê đơn vị chuyên nghiệp để lắp đặt hệ thống báo cháy?
Hệ thống báo cháy không chỉ là sản phẩm – đây là giải pháp an toàn pháp lý và tính mạng. Việc lựa chọn đơn vị thi công kém năng lực có thể dẫn đến:
- Không đạt thẩm duyệt PCCC → phải làm lại toàn bộ, tốn thêm chi phí và thời gian.
- Hệ thống báo động sai (false alarm) → gây hoang mang, ảnh hưởng hoạt động kinh doanh.
- Hệ thống không hoạt động khi có sự cố thật → rủi ro về tài sản và tính mạng.
- Vi phạm pháp luật PCCC → bị xử phạt hành chính, thậm chí đình chỉ hoạt động.
VF&T là đơn vị chuyên cung cấp và triển khai giải pháp phòng cháy chữa cháy và báo cháy toàn diện cho doanh nghiệp và chủ đầu tư tại Việt Nam. Với hơn 14 năm kinh nghiệm trong lĩnh vực điện nhẹ ELV, VF&T cam kết:
- Thiết kế hệ thống đúng tiêu chuẩn TCVN 5738:2021.
- Hỗ trợ lập và nộp hồ sơ thẩm duyệt PCCC.
- Thi công bởi đội ngũ kỹ sư có chứng chỉ hành nghề.
- Bảo trì, bảo hành hệ thống sau khi nghiệm thu.
Kết luận
Hệ thống báo cháy là hạng mục đầu tư không thể thiếu đối với mọi công trình xây dựng hiện đại tại Việt Nam – không chỉ vì yêu cầu pháp lý mà còn vì tầm quan trọng trong việc bảo vệ tài sản và tính mạng con người. Từ việc hiểu rõ hệ thống báo cháy gồm những gì, sơ đồ nguyên lý hoạt động, đến việc lắp đặt đúng tiêu chuẩn TCVN 5738:2021 và các quy định PCCC hiện hành – chủ đầu tư và doanh nghiệp cần có sự chuẩn bị kỹ lưỡng và lựa chọn đơn vị triển khai có kinh nghiệm.
VF&T sẵn sàng đồng hành cùng doanh nghiệp trong toàn bộ hành trình từ khảo sát, thiết kế, thẩm duyệt đến thi công và nghiệm thu. Liên hệ với chúng tôi để nhận tư vấn và báo giá giải pháp phòng cháy chữa cháy phù hợp nhất cho dự án của bạn.
Câu hỏi thường gặp (FAQ)
Hệ thống báo cháy có bắt buộc phải lắp đặt không?
Có. Theo Nghị định 136/2020/NĐ-CP, nhiều loại công trình bắt buộc phải lắp đặt hệ thống báo cháy tự động, bao gồm nhà chung cư từ 2 tầng trở lên có diện tích từ 1.000 m², nhà cao tầng từ tầng 5 trở lên, trung tâm thương mại, khách sạn, bệnh viện và các công trình công nghiệp quy mô lớn. Công trình không lắp đặt đúng quy định sẽ không được nghiệm thu và không được phép đưa vào sử dụng.
Hệ thống báo cháy tự động và hệ thống chữa cháy tự động có giống nhau không?
Không. Đây là hai hệ thống khác nhau nhưng thường được tích hợp với nhau. Hệ thống báo cháy tự động có chức năng phát hiện và cảnh báo sự cố cháy. Hệ thống chữa cháy tự động (như sprinkler) có chức năng dập tắt đám cháy. Trong các công trình lớn, hệ thống báo cháy sẽ kích hoạt tín hiệu liên động để khởi động hệ thống sprinkler và các biện pháp chữa cháy khác.
Bao lâu cần bảo trì hệ thống báo cháy một lần?
Theo TCVN 3890:2023, hệ thống báo cháy cần được kiểm tra, bảo dưỡng ít nhất 1 lần/năm bởi đơn vị có năng lực. Ngoài ra, nên thực hiện kiểm tra vận hành thử định kỳ 3-6 tháng/lần và kiểm tra thiết bị hàng tháng (đặc biệt là pin dự phòng, đèn báo nguồn trên tủ trung tâm).
Hệ thống báo cháy không dây có được phép dùng tại Việt Nam không?
Được phép, nhưng cần xác nhận cụ thể với cơ quan Cảnh sát PCCC địa phương và đảm bảo thiết bị có chứng nhận hợp quy theo quy định của Bộ Công Thương. Hệ thống báo cháy không dây phù hợp cho các công trình cải tạo, không thể đi dây âm tường, nhưng cần kiểm tra độ phủ sóng và độ ổn định tín hiệu kỹ lưỡng trước khi thi công.
Chi phí lắp đặt hệ thống báo cháy có được khấu trừ thuế không?
Chi phí lắp đặt hệ thống báo cháy được tính vào chi phí đầu tư xây dựng cơ bản và có thể được khấu hao theo quy định của pháp luật thuế doanh nghiệp. Doanh nghiệp nên tham khảo ý kiến kế toán hoặc tư vấn thuế để xác định cách hạch toán phù hợp với từng trường hợp cụ thể.
—
