Hệ thống điện là “trái tim” của mọi nhà xưởng, đảm bảo toàn bộ máy móc, dây chuyền sản xuất vận hành ổn định và liên tục. Việc thi công lắp đặt điện nhà xưởng không chỉ là công việc kỹ thuật mà còn là một quy trình phức tạp, đòi hỏi sự am hiểu sâu sắc về các tiêu chuẩn an toàn, kỹ thuật và công nghệ.
Bài viết này sẽ đi sâu vào quy trình, tiêu chuẩn thi công lắp đặt điện nhà xưởng chuyên nghiệp, từ cấu tạo, yêu cầu kỹ thuật, cho đến các tiêu chuẩn an toàn bắt buộc, giúp bạn có cái nhìn toàn diện và đưa ra quyết định đúng đắn cho dự án của mình trong năm 2025.
Vai trò của hệ thống điện nhà xưởng
Lắp đặt hệ thống điện nhà xưởng đóng vai trò then chốt trong mọi hoạt động sản xuất, mang lại nhiều lợi ích vượt trội:
- Cung cấp nguồn năng lượng ổn định: Hệ thống điện được thiết kế chuẩn sẽ đảm bảo cung cấp nguồn điện liên tục và ổn định cho toàn bộ máy móc, dây chuyền sản xuất, tránh các sự cố gián đoạn gây thiệt hại về kinh tế.
- Đảm bảo an toàn cho con người và thiết bị: Một hệ thống điện được lắp đặt điện nhà xưởng theo tiêu chuẩn sẽ có các biện pháp bảo vệ toàn diện (nối đất, chống sét, aptomat), giúp phòng ngừa các tai nạn điện giật, cháy nổ, bảo vệ tính mạng công nhân và tài sản doanh nghiệp.
- Tối ưu hóa hiệu suất sản xuất: Hệ thống điện được thiết kế khoa học giúp phân phối điện hợp lý, giảm thiểu tổn hao năng lượng và đảm bảo các thiết bị hoạt động ở trạng thái tốt nhất. Việc này không chỉ tiết kiệm chi phí điện năng mà còn nâng cao hiệu suất làm việc tổng thể.
- Ứng dụng rộng rãi: Hệ thống điện nhà xưởng không chỉ giới hạn trong các nhà máy sản xuất. Nó còn được áp dụng rộng rãi trong các kho bãi, xưởng gia công, nhà máy chế biến, khu công nghiệp và các khu vực sản xuất quy mô lớn khác.

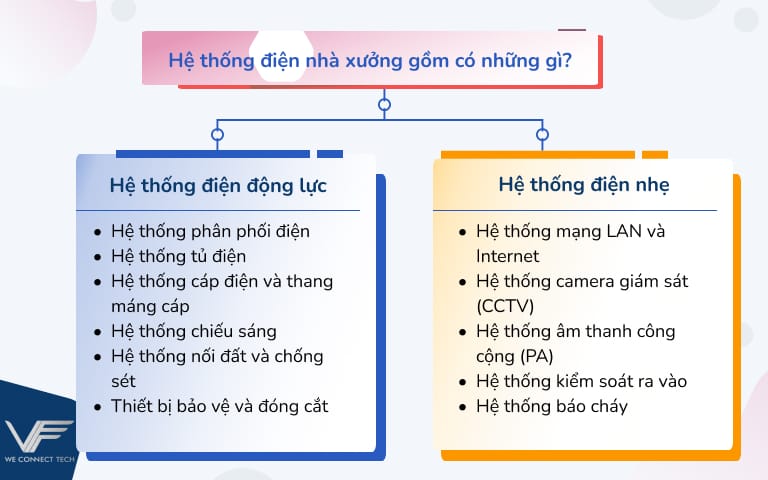

Hệ thống điện nhà xưởng gồm có những gì?
Một hệ thống điện nhà xưởng hoàn chỉnh là sự kết hợp của nhiều thành phần, được thiết kế để cung cấp năng lượng ổn định, an toàn và hiệu quả cho toàn bộ hoạt động sản xuất. Các thành phần chính bao gồm cả hệ thống điện động lực và hệ thống điện nhẹ.

Hệ thống điện động lực (Hệ thống điện nặng)
Hệ thống phân phối điện (Phần nguồn)
Đây là nơi tiếp nhận điện từ lưới điện quốc gia hoặc máy phát điện dự phòng. Hệ thống này bao gồm các máy biến áp, trạm biến áp, tủ trung thế (MV panel) và các đường dây truyền tải chính. Tùy thuộc vào quy mô, có thể sử dụng các loại máy biến áp khô hoặc máy biến áp dầu.
Hệ thống tủ điện
Đây là “bộ não” của hệ thống điện, có vai trò bảo vệ, điều khiển và phân phối điện năng đến các tải tiêu thụ. Các loại tủ điện phổ biến bao gồm:
- Tủ điện tổng (Main Distribution Board – MDB): Nhận nguồn điện chính từ trạm biến áp và phân phối đến các tủ nhánh.
- Tủ điện phân phối (Sub-Distribution Board – SDB): Nhận nguồn từ tủ MDB và phân phối đến các khu vực nhỏ hơn.
- Tủ điều khiển động lực (Motor Control Center – MCC): Điều khiển các động cơ công suất lớn, dây chuyền sản xuất.
- Tủ điện chiếu sáng (Lighting Panel): Cung cấp nguồn cho hệ thống chiếu sáng trong và ngoài nhà xưởng.
Hệ thống cáp điện và thang máng cáp
Bao gồm các loại cáp điện trung thế, hạ thế, cáp điều khiển, được đi trong các ống luồn dây, thang cáp, máng cáp hoặc thanh cái (busbar trunking) để đảm bảo an toàn và dễ dàng bảo trì. Việc chọn tiết diện cáp phù hợp với công suất tải là cực kỳ quan trọng.
Hệ thống chiếu sáng
Chiếu sáng là một yếu tố không thể thiếu, đảm bảo môi trường làm việc đủ ánh sáng cho công nhân. Hệ thống này bao gồm đèn cao áp, đèn LED công nghiệp, đèn chống cháy nổ (đối với môi trường đặc biệt) và hệ thống chiếu sáng sự cố, chiếu sáng thoát hiểm.
Hệ thống nối đất và chống sét
Đảm bảo an toàn khi lắp đặt hệ thống điện nhà xưởng cho con người và thiết bị. Hệ thống nối đất giúp triệt tiêu các dòng điện rò rỉ, trong khi hệ thống chống sét giúp bảo vệ toàn bộ nhà xưởng khỏi các sự cố sét đánh.
Thiết bị bảo vệ và đóng cắt
Bao gồm các aptomat (CB – Circuit Breaker), cầu chì, rơ-le, thiết bị chống rò điện (ELCB, RCCB). Các thiết bị này có vai trò tự động ngắt mạch khi có sự cố quá tải, ngắn mạch hoặc rò điện, ngăn ngừa cháy nổ và bảo vệ thiết bị.
Hệ thống điện nhẹ (Hệ thống ELV)
Hệ thống điện nhẹ (ELV) là một phần không thể thiếu trong các nhà xưởng hiện đại, bao gồm các thiết bị và hệ thống hoạt động ở mức điện áp thấp, chủ yếu phục vụ cho các mục đích truyền tin, quản lý và an ninh. Các thành phần chính của hệ thống điện nhẹ nhà xưởng bao gồm:
- Hệ thống mạng LAN và Internet: Đảm bảo kết nối nội bộ và kết nối internet cho toàn bộ hoạt động văn phòng, sản xuất, máy chủ và các thiết bị IoT.
- Hệ thống camera giám sát (CCTV): Giúp giám sát an ninh, an toàn lao động, theo dõi quy trình sản xuất từ xa và ghi lại các sự cố bất ngờ.
- Hệ thống âm thanh công cộng (PA): Phục vụ mục đích thông báo chung cho toàn xưởng, phát nhạc nền và truyền các thông điệp khẩn cấp khi có sự cố.
- Hệ thống kiểm soát ra vào: Nâng cao bảo mật bằng cách giới hạn quyền truy cập vào các khu vực nhất định trong nhà xưởng.
- Hệ thống báo cháy: Phát hiện sớm các dấu hiệu cháy, báo động khẩn cấp và kích hoạt các thiết bị chữa cháy, đảm bảo an toàn cho con người và tài sản.
Yêu cầu của hệ thống điện trong nhà xưởng
Để đảm bảo hiệu quả và an toàn, hệ thống điện nhà xưởng cần đáp ứng các yêu cầu kỹ thuật và vận hành nghiêm ngặt:
- Tính ổn định và tin cậy cao: Hệ thống phải có khả năng hoạt động ổn định 24/7, chịu được các biến động về tải, đặc biệt trong các nhà máy sản xuất liên tục.
- Độ an toàn cao: Đây là yêu cầu quan trọng nhất. Tất cả các thiết bị và đường dây điện phải được thi công điện nhà xưởng đúng tiêu chuẩn, có hệ thống bảo vệ, nối đất, chống sét và chống rò điện hoàn chỉnh để loại bỏ rủi ro.
- Dễ dàng vận hành và bảo trì: Hệ thống phải được thiết kế khoa học, có sơ đồ rõ ràng, các thiết bị được bố trí hợp lý để người vận hành dễ dàng theo dõi, kiểm tra và bảo trì định kỳ.
- Tính mở rộng: Hệ thống điện cần có khả năng mở rộng trong tương lai khi doanh nghiệp có nhu cầu tăng thêm máy móc, mở rộng sản xuất. Thiết kế ban đầu cần tính toán dư tải để không phải thay thế toàn bộ hệ thống khi có thay đổi.
- Tuân thủ các quy định hiện hành: Hệ thống phải được lắp đặt hệ thống điện nhà xưởng theo các tiêu chuẩn của Việt Nam (TCVN), tiêu chuẩn quốc tế (IEC) và các quy định về an toàn điện công nghiệp.

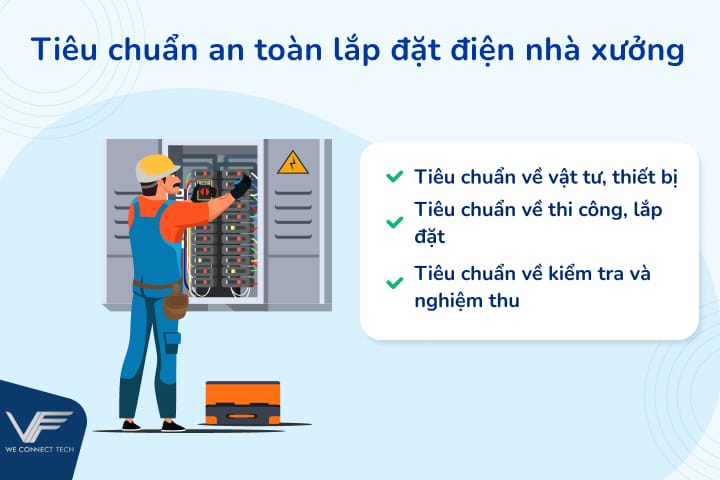

Tiêu chuẩn an toàn lắp đặt hệ thống điện nhà xưởng

An toàn khi lắp đặt hệ thống điện nhà xưởng là yếu tố sống còn, quyết định sự thành bại và bền vững của mọi dự án. Dưới đây là những tiêu chuẩn an toàn cốt lõi:
Tiêu chuẩn về vật tư, thiết bị
- Sử dụng vật tư, thiết bị điện có nguồn gốc rõ ràng, đạt chuẩn chất lượng và có đầy đủ chứng chỉ.
- Dây cáp điện phải có vỏ bọc cách điện tốt, tiết diện phù hợp với dòng tải và nhiệt độ môi trường.
- Các thiết bị đóng cắt, bảo vệ (aptomat, rơ-le) phải có thông số kỹ thuật phù hợp với công suất của hệ thống.
- Sử dụng các loại đèn, thiết bị chiếu sáng có khả năng chống bụi, chống nước (IP Rating) phù hợp với môi trường sản xuất.
Tiêu chuẩn về thi công, lắp đặt
- Toàn bộ quá trình thi công lắp đặt điện nhà xưởng phải do các kỹ sư, công nhân có chuyên môn và chứng chỉ an toàn thực hiện.
- Các đường dây điện phải được đi trong ống luồn dây chuyên dụng hoặc máng cáp, thang cáp để bảo vệ khỏi các tác động cơ học và môi trường.
- Lắp đặt hệ thống nối đất cho toàn bộ vỏ thiết bị, tủ điện và hệ thống chống sét. Điện trở nối đất phải đạt tiêu chuẩn cho phép.
- Phân bố các tủ điện, công tắc, ổ cắm ở vị trí thuận tiện, dễ tiếp cận nhưng phải tránh các khu vực có nguy cơ cháy nổ hoặc ẩm ướt.
- Có biển cảnh báo, sơ đồ điện và hướng dẫn vận hành rõ ràng tại các tủ điện và khu vực nguy hiểm.
Tiêu chuẩn về kiểm tra và nghiệm thu
- Sau khi hoàn thành lắp đặt hệ thống điện nhà xưởng, cần tiến hành kiểm tra tổng thể, đo đạc các thông số kỹ thuật (điện trở cách điện, điện trở nối đất, dòng rò) để đảm bảo hệ thống hoạt động an toàn và đúng thiết kế.
- Có quy trình nghiệm thu chặt chẽ, được thực hiện bởi đơn vị có năng lực và chứng nhận, đảm bảo hệ thống đủ điều kiện vận hành.
Thiết kế hệ thống điện cho nhà xưởng
Một quy trình thiết kế chuyên nghiệp là nền tảng cho việc thi công lắp đặt hệ thống điện nhà xưởng an toàn và hiệu quả. Quy trình này thường gồm các bước sau:
Khảo sát hiện trạng và lấy yêu cầu
Các kỹ sư điện sẽ đến trực tiếp nhà xưởng để khảo sát diện tích, cấu trúc, vị trí các máy móc, thiết bị sản xuất. Đồng thời, họ sẽ làm việc với chủ đầu tư để nắm bắt đầy đủ yêu cầu về công suất, loại hình sản xuất, các thiết bị đặc thù và các tiêu chuẩn riêng của doanh nghiệp.
Lập hồ sơ thiết kế cơ sở
Dựa trên kết quả khảo sát, các kỹ sư sẽ lập hồ sơ thiết kế ban đầu, bao gồm:
- Sơ đồ nguyên lý cung cấp điện.
- Tính toán tổng công suất tiêu thụ và phân chia tải.
- Lựa chọn máy biến áp, tủ điện, thiết bị đóng cắt phù hợp.
- Dự toán kinh phí ban đầu.
Thiết kế bản vẽ kỹ thuật chi tiết
Đây là bước quan trọng nhất, bao gồm:
- Bản vẽ mặt bằng bố trí thiết bị: Vị trí đặt tủ điện, máy móc, đèn chiếu sáng, ổ cắm.
- Bản vẽ sơ đồ nguyên lý hệ thống: Thể hiện chi tiết đường đi của các mạch điện, vị trí các thiết bị bảo vệ.
- Bản vẽ đường đi dây cáp: Thể hiện chi tiết đường đi của thang máng cáp, ống luồn dây, đảm bảo không gian và tính thẩm mỹ.
- Bản vẽ hệ thống tiếp địa, chống sét: Thể hiện vị trí cọc tiếp địa, đường dây chống sét.
Thuyết minh thiết kế và dự toán chi tiết
Hồ sơ sẽ có thuyết minh rõ ràng về các thông số kỹ thuật, lý do lựa chọn thiết bị, biện pháp thi công. Đồng thời, một bảng báo giá lắp đặt hệ thống điện nhà xưởng chi tiết về vật tư, thiết bị và chi phí nhân công sẽ được lập ra.
Thẩm duyệt và phê duyệt
Toàn bộ hồ sơ thiết kế sẽ được trình chủ đầu tư, ban quản lý dự án hoặc các cơ quan chức năng (nếu cần) để thẩm duyệt và phê duyệt trước khi đi vào giai đoạn thi công lắp đặt điện nhà xưởng.

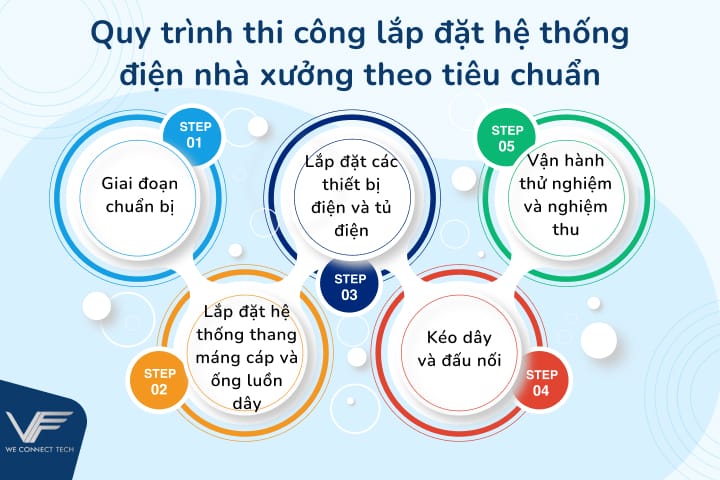

Quy trình thi công lắp đặt hệ thống điện nhà xưởng theo tiêu chuẩn

Sau giai đoạn thiết kế, quy trình lắp đặt hệ thống điện nhà xưởng sẽ được tiến hành theo các bước sau:
Bước 1: Giai đoạn chuẩn bị
Tập kết đầy đủ vật tư, thiết bị, dụng cụ cần thiết. Rà soát lại bản vẽ, bố trí mặt bằng lắp đặt hệ thống điện nhà xưởng và phân công công việc cho đội ngũ kỹ thuật. Chuẩn bị các biện pháp đảm bảo an toàn khi lắp đặt hệ thống điện nhà xưởng như đồ bảo hộ, biển báo.
Bước 2: Lắp đặt hệ thống thang máng cáp và ống luồn dây
Đây là hạ tầng quan trọng. Các kỹ sư sẽ tiến hành lắp đặt thang máng cáp trên cao hoặc đi ống âm tường/âm sàn theo đúng vị trí đã được đánh dấu trên bản vẽ. Đảm bảo độ chắc chắn, độ dốc và khoảng cách an toàn.
Bước 3: Lắp đặt các thiết bị điện và tủ điện
- Lắp đặt tủ điện: Đặt các tủ điện ở vị trí đã được chỉ định, cố định chắc chắn.
- Lắp đặt thiết bị máy móc: Định vị và cố định các máy móc, động cơ sản xuất vào đúng vị trí trên bản vẽ.
- Lắp đặt hệ thống chiếu sáng: Lắp đặt các loại đèn công nghiệp, đèn chiếu sáng sự cố, đèn báo…
Bước 4: Kéo dây và đấu nối
- Tiến hành kéo cáp điện vào thang máng cáp, ống luồn dây theo đúng sơ đồ.
- Thực hiện đấu nối dây cáp vào các thiết bị đóng cắt trong tủ điện, đấu nối vào các động cơ và thiết bị tiêu thụ khác.
- Thực hiện đấu nối dây tiếp địa cho toàn bộ các thiết bị.
- Kiểm tra lại toàn bộ các điểm đấu nối, siết chặt các ốc vít, đảm bảo tiếp xúc tốt.
Bước 5: Vận hành thử nghiệm và nghiệm thu
- Sau khi hoàn thành, tiến hành kiểm tra tổng thể.
- Cấp điện và vận hành thử nghiệm từng phần rồi toàn bộ hệ thống.
- Đo đạc các thông số kỹ thuật (điện áp, dòng điện, điện trở cách điện, điện trở nối đất) để đảm bảo mọi thứ hoạt động ổn định và an toàn.
- Hoàn thiện hồ sơ nghiệm thu, bàn giao cho chủ đầu tư.
VF&T – Đơn vị thi công hệ thống điện nhẹ nhà xưởng hàng đầu hiện nay
Với hơn 10 năm kinh nghiệm trong lĩnh vực hệ thống điện nhẹ, VF&T tự hào là đơn vị tiên phong trong việc cung cấp các giải pháp thi công hệ thống điện nhẹ cho nhà xưởng chuyên nghiệp và toàn diện tại Việt Nam.
Chúng tôi hiểu rằng một hệ thống điện không chỉ là các thiết bị đơn lẻ mà là một giải pháp tổng thể, đòi hỏi sự am hiểu sâu sắc về kỹ thuật, tiêu chuẩn an toàn và công nghệ hiện đại.
- Giải pháp thi công hệ thống điện nhẹ: VF&T chuyên sâu trong việc thi công hệ thống điện nhẹ cho kho xưởng, bao gồm:
- Hệ thống camera giám sát (CCTV): Giúp giám sát an ninh, an toàn lao động và quản lý sản xuất từ xa.
- Hệ thống mạng LAN và Internet: Đảm bảo kết nối ổn định, tốc độ cao cho toàn bộ hoạt động văn phòng, sản xuất.
- Hệ thống âm thanh công cộng (PA): Là giải pháp âm thanh chuyên nghiệp phục vụ mục đích thông báo chung, phát nhạc nền và thông báo khẩn cấp.
- Hệ thống quản lý ra vào thông minh: Nâng cao bảo mật, quản lý nhân sự hiệu quả hơn.
- Hệ thống báo cháy và chữa cháy tự động: Đảm bảo an toàn tuyệt đối cho nhà xưởng và con người.
- Quy trình chuẩn mực: VF&T áp dụng một quy trình làm việc chặt chẽ, từ khâu khảo sát, thiết kế, báo giá lắp đặt hệ thống điện nhà xưởng chi tiết cho đến thi công, nghiệm thu và bảo trì. Tất cả đều tuân thủ các tiêu chuẩn quốc tế (IEC) và Việt Nam (TCVN), đảm bảo chất lượng, tiến độ và an toàn lao động.
- Chuyên môn vượt trội: Đội ngũ kỹ sư và kỹ thuật viên của VF&T đều có trình độ chuyên môn cao, được đào tạo bài bản và có chứng chỉ hành nghề. Chúng tôi luôn cập nhật những công nghệ, tiêu chuẩn mới nhất để mang đến các giải pháp tối ưu, an toàn và hiệu quả nhất cho khách hàng.
- Cam kết về chất lượng và an toàn: Chúng tôi luôn đặt yếu tố an toàn lên hàng đầu. Mọi vật tư, thiết bị được sử dụng đều có nguồn gốc rõ ràng, đạt chuẩn chất lượng cao. Các giải pháp của chúng tôi không chỉ đáp ứng yêu cầu kỹ thuật mà còn có các biện pháp bảo vệ toàn diện, giúp khách hàng hoàn toàn yên tâm khi vận hành.
Lựa chọn VF&T là bạn đã chọn một đối tác đáng tin cậy, cam kết mang lại một hệ thống điện an toàn, ổn định và bền vững, là nền tảng cho sự phát triển của doanh nghiệp bạn.
Một số lưu ý khi lắp đặt điện trong xây dựng nhà xưởng, nhà kho
Để quá trình lắp đặt hệ thống điện nhà xưởng diễn ra suôn sẻ, hiệu quả và an toàn, cần đặc biệt lưu ý một số vấn đề sau:
- Lựa chọn vật tư phù hợp: Luôn ưu tiên dây cáp, thiết bị điện có thông số kỹ thuật phù hợp với công suất sử dụng thực tế và dự phòng.
- Tính toán dự phòng: Cần tính toán công suất dự phòng cho các thiết bị, máy móc có thể được lắp đặt thêm trong tương lai. Điều này giúp tránh phải nâng cấp toàn bộ hệ thống khi mở rộng sản xuất.
- Đảm bảo hệ thống nối đất: Đặt trọng tâm vào việc an toàn khi lắp đặt hệ thống điện nhà xưởng, đặc biệt là hệ thống tiếp địa. Đây là biện pháp bảo vệ con người và thiết bị hiệu quả nhất.
- Sử dụng ống luồn dây chuyên dụng: Dây điện cần được luồn trong ống chuyên dụng (ống thép, ống nhựa chống cháy) để tránh các tác động từ môi trường và đảm bảo an toàn.
- Tủ điện và các bảng điều khiển: Phải được lắp đặt ở vị trí khô ráo, thoáng mát, dễ thao tác và có các biển báo nguy hiểm rõ ràng.
Thi công lắp đặt điện nhà xưởng là một hạng mục phức tạp và quan trọng, đòi hỏi sự chuyên nghiệp và tuân thủ nghiêm ngặt các quy trình, tiêu chuẩn kỹ thuật. Việc đầu tư vào một hệ thống điện an toàn, hiệu quả không chỉ đảm bảo hoạt động sản xuất diễn ra suôn sẻ mà còn là sự đầu tư vào an toàn lao động, giảm thiểu rủi ro và tiết kiệm chi phí trong dài hạn.
Hy vọng rằng những thông tin chi tiết về lắp đặt hệ thống điện nhà xưởng, từ cấu tạo, vai trò, tiêu chuẩn an toàn cho đến quy trình thiết kế và thi công trong bài viết này đã giúp bạn có thêm kiến thức chuyên sâu để đưa ra lựa chọn đối tác uy tín, xây dựng một hệ thống điện bền vững cho doanh nghiệp của mình.
