Trong hạ tầng kỹ thuật của các công trình hiện đại, hệ thống âm thanh tòa nhà đóng vai trò là “mạch máu” thông tin, đảm bảo sự kết nối thông suốt giữa ban quản lý và cư dân hoặc nhân viên. Một thiết kế chuẩn không chỉ đơn thuần là phát nhạc nền mà còn là yêu cầu bắt buộc về an toàn phòng cháy chữa cháy và quản lý vận hành.
Bài viết này sẽ phân tích chuyên sâu về các tiêu chuẩn kỹ thuật, quy trình thiết kế hệ thống âm thanh tòa nhà và những kinh nghiệm thực tiễn để tối ưu hóa hiệu quả đầu tư trong năm 2026.
Hệ thống âm thanh tòa nhà là gì?
Hệ thống âm thanh tòa nhà là tập hợp thiết bị điện tử — bộ điều khiển trung tâm, amply, loa, micro và hạ tầng cáp — được thiết kế để thu phát, xử lý và phân phối âm thanh đến các khu vực trong công trình phục vụ thông báo, cảnh báo khẩn cấp và trải nghiệm không gian.
Điểm quan trọng mà nhiều dự án hiểu sai ngay từ đầu: “hệ thống âm thanh tòa nhà” không phải một hệ thống duy nhất.
Trong một tòa nhà hiện đại, có ít nhất ba hệ thống âm thanh với mục đích, tiêu chuẩn thiết bị và yêu cầu pháp lý hoàn toàn khác nhau. Gộp chúng thành một là sai lầm thiết kế phổ biến nhất — và thường chỉ phát hiện ra khi nghiệm thu PCCC bị từ chối.
Các loại hệ thống âm thanh trong tòa nhà
Mỗi tòa nhà thường cần đến ba hệ thống độc lập hoặc tích hợp có kiểm soát.
- PA (Public Address — Thông báo công cộng) phục vụ vận hành hàng ngày: thông báo nội bộ từ lễ tân hoặc bảo vệ, phát thông tin sự kiện, điều phối di chuyển, nhắc nhở các tầng. PA hoạt động theo lệnh người vận hành, phát đến một vùng cụ thể hoặc toàn tòa nhà. Đây là công cụ quản lý vận hành — không phải công cụ an toàn.
- VA (Voice Alarm — Cảnh báo bằng giọng nói) là hệ thống âm thanh khẩn cấp kích hoạt tự động khi có tín hiệu báo cháy. Khi đầu báo khói hoặc trung tâm báo cháy phát tín hiệu, hệ thống VA lập tức phát thông báo sơ tán theo kịch bản lập trình sẵn — đúng vùng, đúng thứ tự tầng, đúng ngôn ngữ. Hệ thống phải hoạt động kể cả khi mất điện lưới, tự giám sát lỗi liên tục 24/7 và thiết bị phải đạt chứng nhận EN 54. Đây là yêu cầu pháp lý bắt buộc, không phải tùy chọn thiết kế.
- BGM (Background Music — Nhạc nền) phục vụ trải nghiệm không gian thương mại: sảnh khách sạn, khu mua sắm, nhà hàng, spa, hành lang cao cấp. Đây là hệ thống thẩm mỹ, không có yêu cầu an toàn bắt buộc nhưng đòi hỏi thiết kế âm học phù hợp với đặc tính từng không gian.
|
PA |
VA |
BGM |
|
| Mục đích | Thông báo vận hành | Sơ tán khẩn cấp | Trải nghiệm không gian |
| Kích hoạt | Thủ công | Tự động (liên kết báo cháy) | Liên tục / lập lịch |
| Tiêu chuẩn bắt buộc | Không | EN 54-16, EN 54-24, TCVN 3890:2023 | Không |
| Nguồn dự phòng | Khuyến nghị | Bắt buộc (EN 54-4) | Không bắt buộc |
| Giám sát lỗi tự động | Không | Bắt buộc | Không |
| Có thể dùng loa thường | Có | Không — phải đạt EN 54-24 | Có |
Trong nhiều dự án, PA và VA được tích hợp vào một hệ thống PA/VA dùng chung hạ tầng. Khi có báo cháy, kênh VA tự động ưu tiên và ghi đè toàn bộ PA và BGM. Cách này tiết kiệm hạ tầng cáp — nhưng yêu cầu toàn bộ thiết bị trong hệ thống tích hợp đều phải đạt tiêu chuẩn EN 54, không chỉ riêng loa VA.

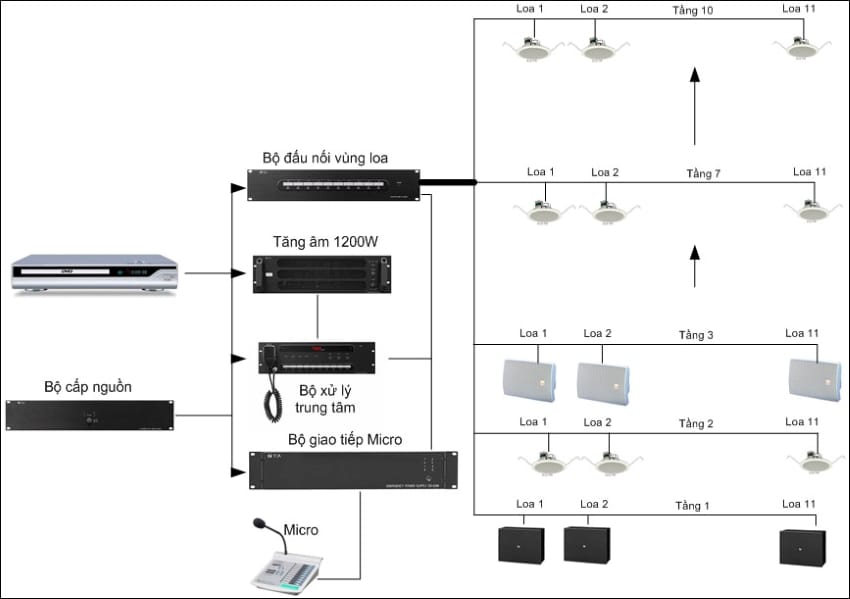

Thiết bị cấu thành hệ thống âm thanh tòa nhà
Một hệ thống PA/VA hoàn chỉnh cho tòa nhà gồm 6 nhóm thiết bị phối hợp chặt chẽ.
Bộ Điều Khiển Trung Tâm (Main Controller)
Đây là “bộ não” của hệ thống — tiếp nhận tín hiệu từ micro, từ trung tâm báo cháy hoặc từ nguồn nhạc nền, xử lý và điều phối phân phối đến từng vùng loa theo kịch bản lập trình. Bộ điều khiển phải hỗ trợ phân vùng độc lập và có khả năng ưu tiên kênh khẩn cấp tự động.
Các hệ thống phổ biến tại Việt Nam: TOA VM-2000 (đến 45 vùng), VM-3000 (đến 60 vùng, đạt EN 54), FS-7000 (đến 200 đường loa cho tòa nhà lớn), SX-2000 (đến 255 vùng, 16 kênh cho công trình phức hợp).
Bosch Plena VAS và Praesensa
là các giải pháp PA/VA tích hợp đạt cả EN 54-16 và EN 54-24, được sử dụng rộng rãi tại các tòa nhà và khách sạn cao cấp.
Amply Công Suất (Power Amplifier)
Khuếch đại tín hiệu âm thanh từ bộ điều khiển trung tâm đến đủ công suất để đẩy toàn bộ đường loa. Với hệ thống VA, amply phải có nguồn dự phòng ắc quy đạt EN 54-4 — đảm bảo hệ thống hoạt động liên tục ít nhất 24 giờ khi mất điện lưới.
Hệ thống âm thanh tòa nhà thường dùng đường loa 100V (trở kháng cao) thay vì 8Ω thông thường — cho phép kéo cáp dài đến hàng trăm mét mà không suy hao tín hiệu đáng kể, phù hợp với tòa nhà nhiều tầng.
Loa (Speakers)
Lựa chọn loại loa phụ thuộc vào không gian lắp đặt:
- Loa âm trần (ceiling speaker): Văn phòng, hành lang, phòng họp, khu thương mại có trần thấp
- Loa hộp treo tường (wall-mount speaker): Hành lang hẹp, khu vực cần định hướng âm thanh
- Loa cột (column speaker): Sảnh lớn, khu vực công cộng rộng cần phủ sóng xa
- Loa nén (horn speaker): Tầng hầm đỗ xe, khu vực ngoài trời, nhà xưởng có tiếng ồn cao
Điểm kỹ thuật quan trọng:
Loa dùng trong đường VA bắt buộc phải đạt chứng nhận
EN 54-24
— tiêu chuẩn về loa dùng trong hệ thống cảnh báo bằng giọng nói. Loa thông thường, dù chất lượng âm thanh tốt đến đâu, không được phép thay thế. Đây là lý do dự án bị từ chối nghiệm thu PCCC.
Micro Và Bàn Điều Khiển
- Micro chọn vùng (zone selector microphone): Cho phép nhân viên phát thông báo đến tầng hoặc khu vực cụ thể, không ảnh hưởng toàn tòa nhà
- Micro báo cháy khẩn cấp: Kết nối trực tiếp với hệ thống VA, ưu tiên tuyệt đối khi kích hoạt
- Bàn điều khiển từ xa (remote paging station): Đặt tại quầy lễ tân, phòng bảo vệ hoặc phòng điều hành cho phép vận hành phân tán
Bộ Chia Vùng (Zone Selector / Matrix)
Phân chia toàn bộ hệ thống loa thành các vùng độc lập. Tòa nhà văn phòng thường phân vùng theo tầng, theo khu chức năng (sảnh, hành lang, phòng họp) và theo mức ưu tiên khẩn cấp. Số vùng cần thiết phải được xác định trong bản thiết kế M&E — ảnh hưởng trực tiếp đến thiết bị trung tâm và số đường cáp.
Nguồn Điện Dự Phòng (Backup Power)
Với hệ thống VA, nguồn dự phòng là yêu cầu bắt buộc theo EN 54-4. Ắc quy dự phòng phải đảm bảo hệ thống vận hành liên tục trong thời gian quy định sau khi mất điện lưới — thường tối thiểu 24 giờ ở chế độ chờ và 30 phút ở chế độ cảnh báo đầy đủ.
Vị trí lắp đặt loa trong tòa nhà
Mỗi khu vực trong tòa nhà có đặc tính âm học và yêu cầu khác nhau.
- Hành lang và lối đi chung: Loa âm trần hoặc loa hộp treo tường, khoảng cách giữa các loa thường 6–10 mét tùy trần cao. Đây là khu vực bắt buộc phải có loa VA vì là lối thoát hiểm chính.
- Sảnh chính (lobby): Không gian lớn, trần cao, vật liệu cứng phản âm — cần tính toán kỹ thời gian vang. Loa cột hoặc loa hộp định hướng thường hiệu quả hơn loa âm trần phân tán trong môi trường này.
- Cầu thang bộ và cầu thang thoát hiểm: Bắt buộc theo quy định PCCC. Môi trường giếng thang tạo cộng hưởng mạnh — cần loa định hướng và tính toán mức âm cẩn thận để thông báo nghe rõ không bị méo.
- Tầng hầm đỗ xe: Tiếng ồn nền cao, không gian có nhiều bề mặt phản âm (bê tông, sắt thép). Theo TCVN 3890:2023, mức âm thanh cảnh báo phải vượt tiếng ồn nền ít nhất 15 dBA — với tầng hầm thường cần loa nén công suất lớn hơn so với khu vực văn phòng. Khu vực có tiếng ồn thường xuyên trên 95 dBA phải kết hợp thêm cảnh báo ánh sáng.
- Khu vực thương mại và sảnh tiếp khách: Ngoài loa VA/PA bắt buộc, thường bổ sung BGM riêng. Hai hệ thống này cần được thiết kế để không xung đột về tần số và âm lượng, đồng thời đảm bảo VA có thể ghi đè BGM tức thì khi cần.
- Phòng họp và hội trường: Khu vực này đòi hỏi hệ thống AV riêng biệt — không phải phân nhánh từ PA chung. Xử lý âm thanh phòng họp cần triệt hồi âm (echo cancellation), micro hội nghị chuyên dụng và tích hợp với màn hình hiển thị. Thiết kế đồng bộ với hệ thống AV phòng họp ngay từ đầu giúp chia sẻ hạ tầng mạng và cáp, tránh xung đột kỹ thuật về sau.
Yêu cầu lắp đặt theo TCVN 3890:2023: Mép trên loa cách sàn tối thiểu 2,3 mét, cách trần tối thiểu 0,15 mét. Dải tần tín hiệu cảnh báo: 200 Hz – 5.000 Hz. Mức âm thanh tối đa không vượt 120 dBA tại bất kỳ vị trí nào trong vùng phục vụ.

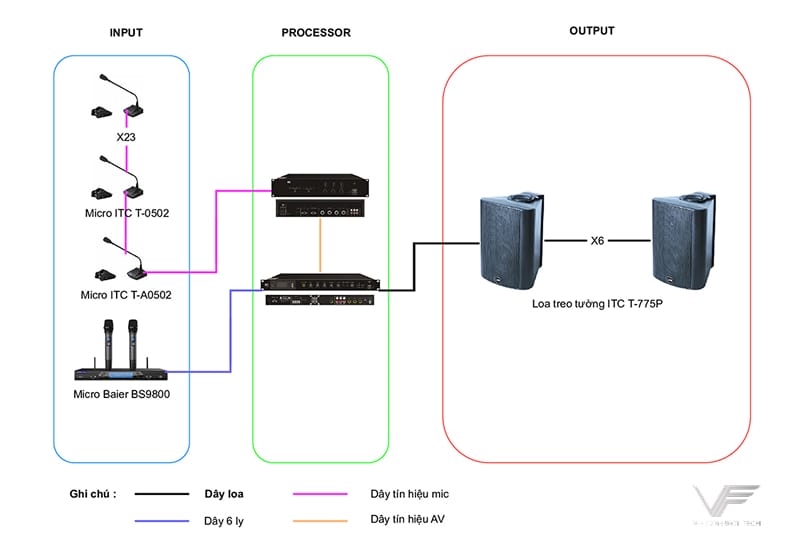

Sơ đồ thiết kế hệ thống âm thanh tòa nhà
Hệ thống PA/VA cho tòa nhà được tổ chức theo ba tầng:
Tầng 1: Nguồn tín hiệu vào (Input Sources)
Tín hiệu đầu vào gồm: micro thông báo tại các điểm vận hành (lễ tân, bảo vệ, phòng điều hành), tín hiệu kích hoạt tự động từ trung tâm báo cháy, nguồn nhạc nền BGM (CD, USB, streaming), và thông báo đã ghi âm sẵn (pre-recorded evacuation message). Trong trường hợp có tín hiệu VA, tất cả nguồn khác bị ngắt và nhường ưu tiên cho kênh khẩn cấp.
Tầng 2: Xử lý và phân phối trung tâm (Central Processing)
Bộ điều khiển trung tâm tiếp nhận tín hiệu đầu vào, xử lý theo kịch bản cài đặt sẵn và phân phối đến từng vùng loa. Amply công suất khuếch đại tín hiệu lên đường loa 100V. Bộ chia vùng (zone matrix) điều phối việc phát đồng thời hoặc độc lập từng khu vực. Toàn bộ thiết bị tầng này đặt trong phòng kỹ thuật, thường tích hợp chung với phòng kỹ thuật điện nhẹ ELV của tòa nhà.
Tầng 3: Phân phối đến điểm cuối (Distribution to endpoints)
Cáp âm thanh từ phòng kỹ thuật chạy qua các trục kỹ thuật đứng đến tủ phân phối tầng, từ đó phân nhánh đến từng loa theo sơ đồ mặt bằng. Mỗi đường loa là một zone độc lập có thể kích hoạt riêng lẻ hoặc kết hợp theo nhóm.
Sơ đồ đấu nối theo chuẩn: Nguồn → Controller → Amplifier → Zone Selector → Cáp 100V → Loa (có chiết áp âm lượng tại từng điểm nếu cần điều chỉnh cục bộ).

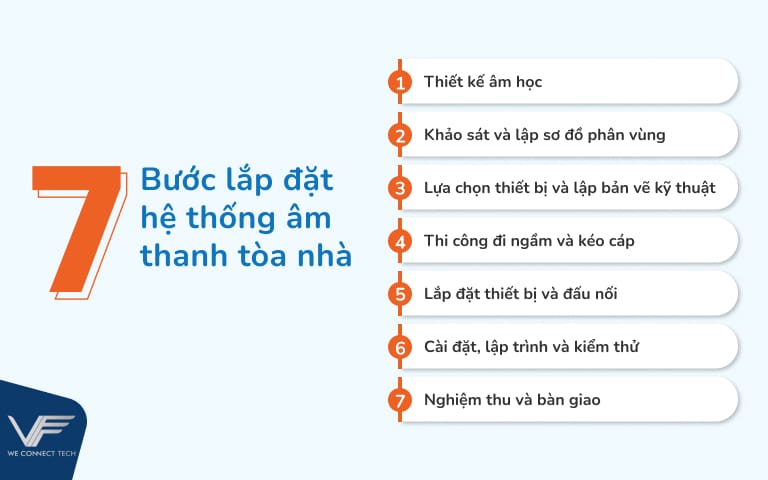

Quy trình lắp đặt hệ thống âm thanh tòa nhà
Bước 1: Thiết kế âm học
Đây là bước thường bị bỏ qua — và là nguyên nhân dẫn đến tình trạng tòa nhà hoàn thiện nhưng âm thanh thông báo nghe không rõ.
Thiết kế âm học cần xác định: mức tiếng ồn nền tại từng khu vực, đặc tính vật liệu hoàn thiện (hút âm hay phản âm), thời gian vang dự kiến của từng không gian, và từ đó xác định loại loa, công suất và vị trí lắp phù hợp. Bước này phải dựa trên bản vẽ kiến trúc hoàn thiện — không thể làm trước khi biết vật liệu trần, tường và sàn.
Bước 2: Khảo sát và lập sơ đồ phân vùng
Xác định số vùng loa cần thiết dựa trên chức năng từng khu vực, yêu cầu vận hành (phát độc lập theo tầng, theo khu chức năng) và kịch bản sơ tán PCCC. Sơ đồ phân vùng phải được xác nhận bởi đơn vị tư vấn PCCC để đảm bảo đáp ứng yêu cầu sơ tán theo từng giai đoạn.
Bước 3: Lựa chọn thiết bị và lập bản vẽ kỹ thuật
Chọn thiết bị theo tiêu chí: số vùng, công suất amply theo tổng trở kháng đường loa, tiêu chuẩn EN 54 cho phần VA, và khả năng tương thích với hệ thống báo cháy đang dùng trong dự án. Bản vẽ kỹ thuật phải thể hiện vị trí từng loa, đường đi cáp, vị trí tủ phân phối tầng và phòng kỹ thuật trung tâm.
Bước 4: Thi công đi ngầm và kéo cáp
Cáp âm thanh được kéo song song với các hệ thống điện nhẹ khác trong giai đoạn thi công thô — trước khi trần được bít và tường hoàn thiện. Cáp cho đường VA phải là cáp chịu nhiệt (fire-resistant cable) theo yêu cầu PCCC, đảm bảo duy trì tín hiệu trong ít nhất 30 phút khi có hỏa hoạn.
Bước 5: Lắp đặt thiết bị và đấu nối
Lắp thiết bị trung tâm vào tủ kỹ thuật, đấu nối đường loa theo sơ đồ, kết nối với trung tâm báo cháy và nguồn điện dự phòng. Kiểm tra trở kháng từng zone trước khi cấp nguồn.
Bước 6: Cài đặt, lập trình và kiểm thử
Lập trình kịch bản thông báo khẩn cấp, cài đặt mức âm lượng từng zone, kiểm tra ưu tiên kênh VA khi có tín hiệu báo cháy. Đo kiểm mức âm thanh thực tế tại các điểm loa theo yêu cầu TCVN 3890:2023 — đặc biệt tại cầu thang thoát hiểm và tầng hầm.
Bước 7: Nghiệm thu và bàn giao
Nghiệm thu nội bộ với đơn vị tư vấn giám sát, sau đó nghiệm thu PCCC với cơ quan chức năng. Hồ sơ nghiệm thu cần có: chứng chỉ EN 54 của thiết bị VA, biên bản đo kiểm mức âm thanh, sơ đồ phân vùng đã được phê duyệt và hồ sơ kết nối với hệ thống báo cháy.
Lưu ý quan trọng khi thiết kế và lắp đặt
Không dùng loa thường cho đường VA:
Đây là lưu ý quan trọng nhất và cũng bị bỏ qua nhiều nhất. Loa dùng trong hệ thống Voice Alarm phải có chứng nhận EN 54-24 — không có ngoại lệ, không có thiết bị thay thế tương đương. Dự án bị từ chối nghiệm thu PCCC vì lý do này không phải trường hợp hiếm tại Việt Nam.
PA/VA và báo cháy phải được thiết kế đồng bộ:
Hai hệ thống này kết nối trực tiếp với nhau — tín hiệu từ trung tâm báo cháy kích hoạt tự động hệ thống VA. Nếu hai hệ thống do hai nhà thầu phụ khác nhau thiết kế và thi công mà không có sự phối hợp, kết nối tích hợp thường gặp sự cố trong quá trình kiểm thử.
Thiết kế âm học phải đến trước thiết bị:
Chọn loa trước khi biết đặc tính âm học của không gian là đặt cỗ xe trước con ngựa. Sảnh lớn trần cao với vật liệu cứng cần cách tiếp cận loa hoàn toàn khác so với hành lang văn phòng trần thấp có trần thạch cao hút âm.
Kiểm tra chứng nhận EN 54 trước khi ký hợp đồng:
Trước khi chọn đơn vị thi công, yêu cầu họ cung cấp chứng chỉ EN 54-16 (bộ điều khiển) và EN 54-24 (loa) của thiết bị đề xuất. Đơn vị có năng lực sẽ cung cấp ngay. Đơn vị không cung cấp được — đó là tín hiệu cần xem xét lại.
Hệ thống âm thanh thuộc ELV — thiết kế đồng bộ để tiết kiệm hạ tầng:
Hệ thống PA/VA là một phần trong hệ thống điện nhẹ ELV tổng thể của công trình. Khi được thiết kế đồng bộ với CCTV, Access Control và hạ tầng mạng từ đầu, các hệ thống này dùng chung trục kỹ thuật, chia sẻ hạ tầng cáp và đơn giản hóa quản lý vận hành về lâu dài.
Hệ thống âm thanh tòa nhà là một khoản đầu tư dài hạn cho sự an toàn và tiện nghi của công trình. Một thiết kế đúng tiêu chuẩn kỹ thuật không chỉ giúp âm thanh rõ nét, ổn định mà còn khẳng định giá trị và sự chuyên nghiệp của tòa nhà.
